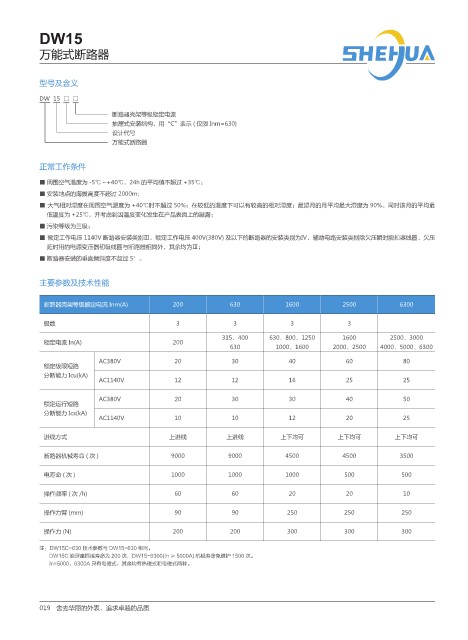

DW15

万能式断路器

型号及含义

DW 15 □ □

断路器壳架等级额定电流
抽屉式安装结构，用“C”表示 ( 仅限 Inm=630)
设计代号
万能式断路器

正常工作条件

■ 周围空气温度为 -5℃ ~+40℃，24h 的平均值不超过 +35℃；
■ 安装地点的海拔高度不超过 2000m；
■ 大气相对湿度在周围空气温度为 +40℃时不超过 50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为 90%。同时该月的平均最
低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露；
■ 污染等级为三级；
■ 额定工作电压 1140V 断路器安装类别Ⅲ。额定工作电压 400V(380V) 及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压
延时用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ；
■ 断路器安装的垂直倾斜度不超过 5°。

主要参数及技术性能

断路器壳架等级额定电流 Inm(A) 200 630 1600 2500 6300

极数 3 3 3 3
315、400 630、800、1250 1600 2500、3000
额定电流 In(A) 200
630 1000、1600 2000、2500 4000、5000、6300
AC380V 20 30 40 60 80
额定极限短路
分断能力 Icu(kA)
AC1140V 12 12 16 25 25

AC380V 20 30 30 40 50
额定运行短路
分断能力 Ics(kA)
AC1140V 10 10 12 20 25

进线方式 上进线 上进线 上下均可 上下均可 上下均可

断路器机械寿命 ( 次 ) 9000 9000 4500 4500 3500

电寿命(次) 1000 1000 1000 500 500

操作频率 ( 次 /h) 60 60 20 20 10

操作力臂 (mm) 90 90 250 250 250

操作力 (N) 200 200 300 300 300

注：DW15C-630 技术参数与 DW15-630 相同。
DW15C 抽屉座插接寿命为 200 次，DW15-6300(In ≥ 5000A) 机械寿命免维护 1500 次。
In=5000、6300A 只有电磁式，其余均有热磁式和电磁式两种。
