SHW1

万能式断路器

外形及安装尺寸 (mm)

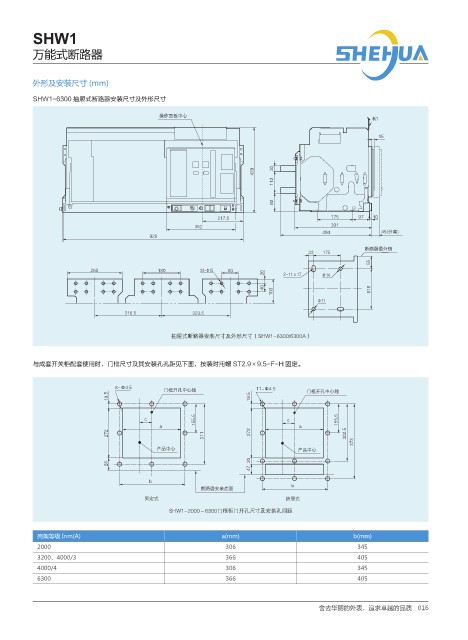

SHW1-6300 抽屉式断路器安装尺寸及外形尺寸

操作面板中心
柜门

15

439 30
112

92

217.5 175 97 10
352 391
494 45(分离)
928
断路器最外侧
33 175
55
260 180 24-Φ15 80
20 2-11×17 Φ14
40 818
103
Φ11
316.5 323.5

抽屉式断路器安装尺寸及外形尺寸（SHW1-6300/6300A）

与成套开关柜配套使用时，门框尺寸及其安装孔孔距见下图，按装时用螺 ST2.9×9.5-F-H 固定。

8-Φ4.5 门框开孔中心线 11-Φ4.5 门框开孔中心线
19.5 19.5

c 155.5 c 155.5
a a
272 311 272 302.5
378
产品中心 产品中心
20
28
47
b
b
断路器安装底面
固定式 抽屉式
SHW1-2000～6300门框柜门开孔尺寸及安装孔间距

壳架等级 Inm(A) a(mm) b(mm)
2000 306 345
3200、4000/3 366 405
4000/4 306 345
6300 366 405
