SHW1

万能式断路器

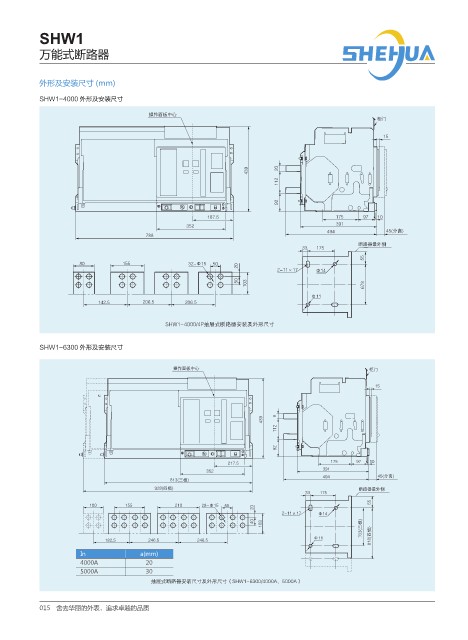

外形及安装尺寸 (mm)

SHW1-4000 外形及安装尺寸

操作面板中心
柜门

15

439 20
112

92
187.5 175 97 10
352 391
494 45(分离)
788
断路器最外侧
33 175
55
80 155 32-Φ15 50
20
2-11×17 Φ14
50 103 678
Φ11
142.5 206.5 206.5

SHW1-4000/4P抽屉式断路器安装及外形尺寸

SHW1-6300 外形及安装尺寸

操作面板中心 柜门

15

439 a
112

92
217.5 175 97 10
391
352
494 45(分离)
813(三极)
928(四极) 断路器最外侧
33 175
55
100 155 210 28-Φ15 55 20
2-11×17 Φ14
40
103 703(三极)
Φ11 818(四极)
182.5 246.5 246.5
In a(mm)
4000A 20
5000A 30
抽屉式断路器安装尺寸及外形尺寸（SHW1-6300/4000A、5000A）
