SHW1

万能式断路器

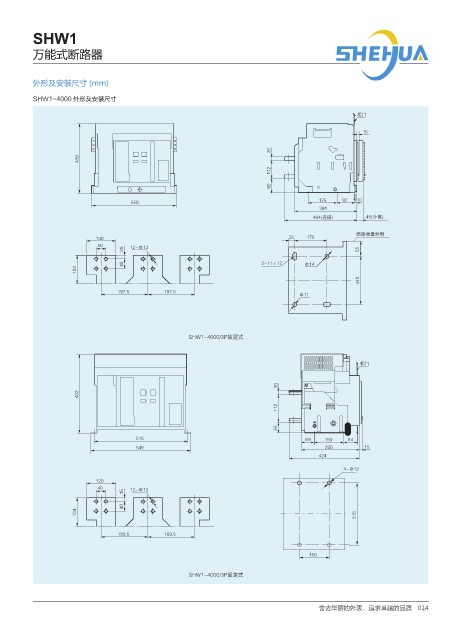

外形及安装尺寸 (mm)

SHW1-4000 外形及安装尺寸

柜门

15

30
439
112

92
175 97 10
550
391
494(连接) 45(分离)
断路器最外侧
140 33 175
50 12-Φ13
20 55
40 2-11×17 Φ14
103
440
197.5 197.5
Φ11

SHW1-4000/3P抽屉式

柜门

30
402
112

55
515 69 150 64
545 290 15
424
4-Φ12
120
40 12-Φ13
15
40
134 515

189.5 189.5

150

SHW1-4000/3P固定式
