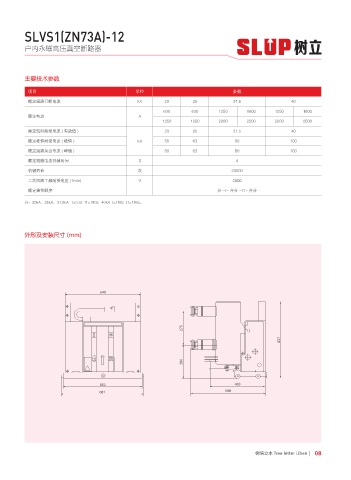

SLVS1(ZN73A)-12
户内永磁高压真空断路器
主要技术参数
项目 单位 参数
额定短路开断电流 kA 20 25 31.5 40
630 630 1250 1600 1250 1600
额定电流 A
1250 1250 2000 2500 2000 2500
额定短时耐受电流 ( 有效值 ) 20 25 31.5 40
额定峰值耐受电流 ( 峰值 ) kA 50 63 80 100
额定短路关合电流 ( 峰值 ) 50 63 80 100
额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压 (1min) V 2000
额定操作顺序 分 -t- 合分 -t1- 合分
注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s。
外形及安装尺寸 (mm)
