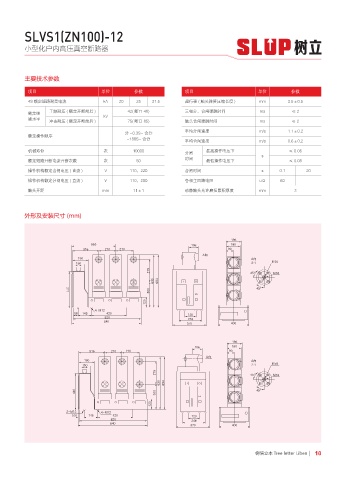

SLVS1(ZN100)-12

小型化户内高压真空断路器

主要技术参数

项目 单位 参数 项目 单位 参数
4S 额定短路耐受电流 kA 20 25 31.5 超行程 ( 触头弹簧压缩长度 ) mm 3.5±0.5

额定绝 工频耐压 ( 额定开断前后 ) kV 42( 断口 48) 三相分、合闸弹跳时间 ms ≤2
缘水平
冲击耐压 ( 额定开断前后 ) 75( 断口 85) 触头合闸弹跳时间 ms ≤2
分 -0.3S- 合分 平均分闸速度 m/s 1.1±0.2
额定操作顺序
-180S- 合分
平均合闸速度 m/s 0.6±0.2
机械寿命 次 10000 分闸 最高操作电压下 ≤ 0.05
时间 s
额定短路开断电流开断次数 次 50 最低操作电压下 ≤ 0.08
操作机构额定合闸电压 ( 直流 ) V 110，220 合闸时间 s 0.1 20
操作机构额定分闸电压 ( 直流 ) V 110，200 各相主回路电阻 uΩ 60
触头开距 mm 11±1 动静触头允许磨损累积厚度 mm 3

外形及安装尺寸 (mm)

"ऽ
"ऽ
Ÿ
c .

c

.

"ऽ
"ऽ
Ÿ
c .

c

. .
