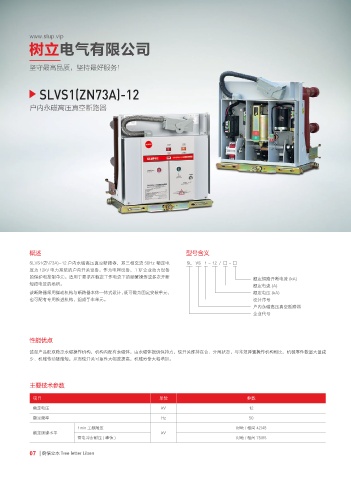

SLVS1(ZN73A)-12
户内永磁高压真空断路器
概述 型号含义
SLVS1(ZN73A)-12 户内永磁高压真空断路器，系三相交流 50Hz 额定电 SL VS 1 - 12 / □ - □
压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备
的保护和控制单元。适用于要求在额定工作电流下的频繁操作或多次开断 额定短路开断电流 (kA)
短路电流的场所。 额定电流 (A)
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元， 额定电压 (kA)
也可配有专用推进机构，组成手车单元。 设计序号
户内永磁高压真空断路器
企业代号
性能优点
该型产品配双稳态永磁操作机构，机构内配有永磁体，由永磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧操作机构相比、机械零件数量大量减
少、机械传动链缩短，从而使开关可靠性大幅度提高，机械寿命大幅增加。
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
1min 工频耐压 对地 / 相间 42/48
额定绝缘水平 kV
雷电冲击耐压 ( 峰值 ) 对地 / 相间 75/85
