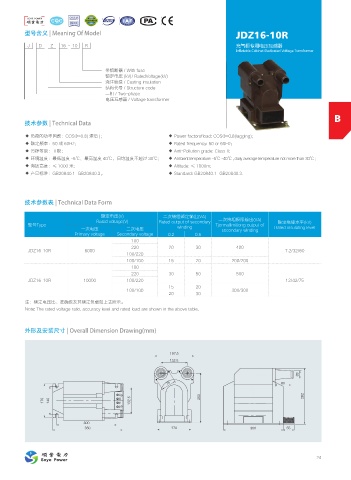

型号含义 | Meaning Of Model JDZ16-10R

J D Z 16 - 10 R 充气柜专用电压互感器
Inflatable Cabinet Dedicated Voltage Transformer

带熔断器 / With fuse
额定电压 (kV)/ RatedVoltage(kV)
浇注绝缘 / Casting insulation
结构代号 / Structure code
二相 / Two-phase
电压互感器 / Voltage transformer

B
技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factorofload: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：Ⅱ极； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard: GB20840.1 GB20840.3.

技术参数表 | Technical Data Form

额定电压(V) 二次绕组额定输出(VA)
Rated voltage(V) Rated output of secondary 二次绕组极限输出(VA) 额定绝缘水平(kV)
型号Type winding Tjermallimitiong output of
一次电压 二次电压 secondary winding Rated insulating level
Primary voltage Secondary voltage 0.2 0.5
100
220 20 30 400
JDZ16-10R 6000 7.2/32/60
100/220
100/100 15 20 200/200
100
220 30 50 500
JDZ16-10R 10000 100/220 12/42/75
15 20
100/100 300/300
20 30
注：额定电压比、准确级及其额定负载如上表所示。
Note: The rated voltage ratio, accuracy level and rated load are shown in the above table.

外形及安装尺寸 | Overall Dimension Drawing(mm)

197.5
132.5

39
75 80
2b 250 282
170 140 2a 1b 132.5
1a

300
350 170 300 55

24
