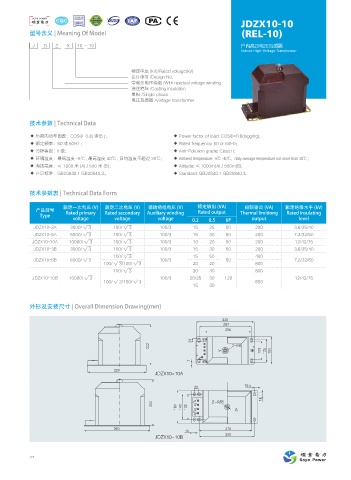

JDZX10-10
型号含义 | Meaning Of Model (REL-10)

J D Z X 10 - 10 户内高压电压互感器
Indoor High-Voltage Transformer

额定电压 (kV)/Rated voltage(kV)
设计序号 /Design No.
带剩余电压绕组 /With residual voltage winding
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz ； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃，daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 1000 米 (A),1500 米 (B)； ◆ Altitude: ≤ 1000m(A),1500m(B);
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard: GB20840.1 GB20840.3.

技术参数表 | Technical Data Form

额定一次电压 (V) 额定二次电压 (V) 辅助绕组电压 (V) 额定输出 (VA) 极限输出 (VA) 额定绝缘水平 (kV)
产品型号 Rated primary Rated secondary Auxiliary winding Rated output Thermal limitiong Rated insulating
Type
voltage voltage voltage 0.2 0.5 6P output level
JDZX10-3A 3000/ √ 3 100/ √ 3 100/3 15 25 50 200 3.6/25/40
JDZX10-6A 6000/ √ 3 100/ √ 3 100/3 15 30 50 200 7.2/32/60
JDZX10-10A 10000/ √ 3 100/ √ 3 100/3 10 20 50 200 12/42/75
JDZX10-3B 3000/ √ 3 100/ √ 3 100/3 15 30 50 200 3.6/25/40
100/ √ 3 15 50 400
JDZX10-6B 6000/ √ 3 100/3 50 7.2/32/60
100/ √ 3/100/ √ 3 20 20 800
100/ √ 3 30 40 800
JDZX10-10B 10000/ √ 3 100/3 20/25 30 120 12/42/75
100/ √ 3/100/ √ 3 800
15 30

外形及安装尺寸 | Overall Dimension Drawing(mm)

.

"
/

+%;9 "

B C .
B C "

+%;9 #

27
