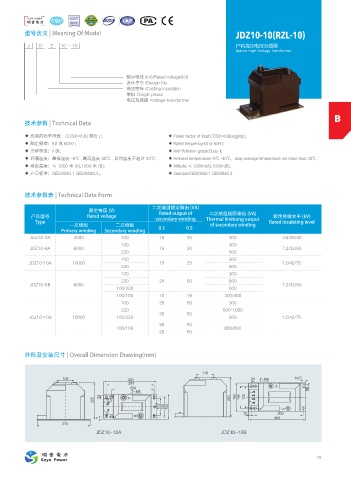

Page 31 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model JDZ10-10(RZL-10)

J D Z 10 - 10 户内高压电压互感器
Indoor High-Voltage Transformer

额定电压 (kV)/Rated voltage(kV)
设计序号 /Design No
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

B
技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature:-5℃ -40℃，daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米 (A),1500 米 (B)； ◆ Altitude: ≤ 1000m(A),1500m(B);
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 | Technical Data Form

二次绕组额定输出 (VA)
额定电压 (V)
Rated output of
二次绕组极限输出 (VA)
产品型号 Rated voltage secondary winding Thermal limitiong output 额定绝缘水平 (kV)
Type Rated insulating level
—次绕组 二次绕组 of secondary winding
Primary winding Secondary winding 0.2 0.5
JDZ10-3A 3000 100 15 30 300 3.6/25/40
100 300
JDZ10-6A 6000 15 30 7.2/32/60
220 500
100 300
JDZ10-10A 10000 15 25 12/42/75
220 500
100 300
220 20 50 500
JDZ10-6B 6000 7.2/32/60
100/220 500
100/100 10 15 300/300
100 25 50 300
220 500-1000
30 50
JDZ10-10B 10000 100/220 500 12/42/75
25 50
100/100 800/800
25 50

外形及安装尺寸 | Overall Dimension Drawing(mm)

.

"
. B C
" B C
#

B C
#

+%; " +%; #
