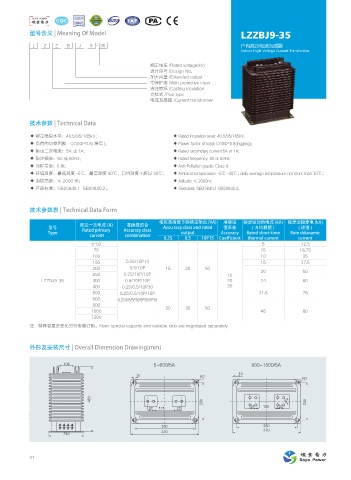

型号含义 | Meaning Of Model LZZBJ9-35

L Z Z B J 9 - 35 户内高压电流互感器
Indoor High-Voltage Current Transformer

额定电压 /Rated voltage(kV)
设计序号 /Design No.
加大容量 /Extended output
带保护级 /With protective class
浇注绝缘 /Casting insulation
支柱式 /Post type
电流互感器 /Current transformer

技术参数 | Technical Data

◆ 额定绝缘水平：40.5/95/185kV； ◆ Rated insulation level: 40.5/95/185kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

相应准确级下的额定输出 (VA) 准确限 额定短时热电流 (kA) 额定动稳定电 (kA)
额定一次电流 (A) 准确级组合
型号 Accu racy class and rated 值系数 ( 方均根值 ) (峰值)
Type Rated primary Accurscy cIass output Accuracy Rated short-time Rate ddunamic
current combination
0.2S 0.5 10P15 Coefficient thermal current current
5-50 5 12.5
75 75 18.75
100 10 25
150 0.2S/10P10 15 37.5
200 0.5/10P 15 20 50 20 50
250 0.2S/10P/10P 10
LZZBJ9-35 300 0.5/10P/10P 20 24 60
400 0.2S/0.5/10P30 30
500 0.2S/0.5/10P/10P 31.5 78
600 0.2S/0.5/5P30/5P30/5P30
800 20 30 50
1000 45 80
1200
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 | Overall Dimension Drawing(mm)

_ " _ "
3 3

4 4 4 4
4 4 4 4

37
