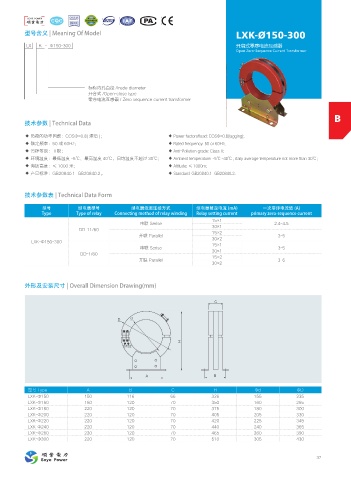

Page 37 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model LXK-Ø150-300

LX K - Φ150-300 开启式零序电流互感器
Open Zero-Sequence Current Transformer

标称内孔直径 /Insde diameter
开合式 /Open-close type
零序电流互感器 / Zero sequence current transformer

B
技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factorofload: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：Ⅱ极； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

型号 继电器型号 继电器线圈连接方式 继电器整定电流 (mA) 一次零序电流值 (A)
Type Type of relay Connecting method of relay winding Relay setting current primary zero-sequence current
15×1
串联 Serise 30×1 2.4-4.5
DD-11/60 15×2
并联 Parallel 30×2 3-5
LXK-Φ150-300 15×1
串联 Serise 30×1 3-5
DD-1/60 15×2
并联 Parallel 3-6
30×2

外形及安装尺寸 | Overall Dimension Drawing(mm)

$

% E

)
4 4

" #

型号 Type A B C H Φd ΦD
LXK-Φ150 150 116 66 326 155 235
LXK-Φ160 160 120 70 350 160 265
LXK-Φ180 220 120 70 375 180 300
LXK-Φ200 220 120 70 405 205 330
LXK-Φ220 220 120 70 420 225 345
LXK-Φ240 220 120 70 440 240 365
LXK-Φ260 220 120 70 465 260 390
LXK-Φ300 220 120 70 510 305 430
