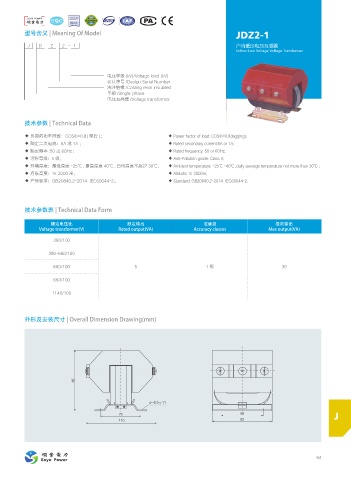

Page 69 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model JDZ2-1

J D Z 2 - 1 户内低压电压互感器
Indoor Low Voltage Voltage Transformer

电压等级 (kV)/Voltage level (kV)
设计序号 /DesIgn Serial Number
浇注绝缘 /Casting resin insulated
单相 /Single-phase
电压互感器 /Voltage transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A ； ◆ Rated secondary current:5A or 1A;
◆ 额定频率 :50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.2-2014 IEC60044-2。 ◆ Standard: GB20840.2-2014 IEC60044-2.

技术参数表 | Technical Data Form

额定电压比 额定输出 准确级 极限输出
Voltage transformer(V) Rated output(VA) Accuracy classes Max output(VA)
380/100

380-660/100

660/100 5 1级 30

660/100
1140/100

外形及安装尺寸 | Overall Dimension Drawing(mm)

œ f

J

64
