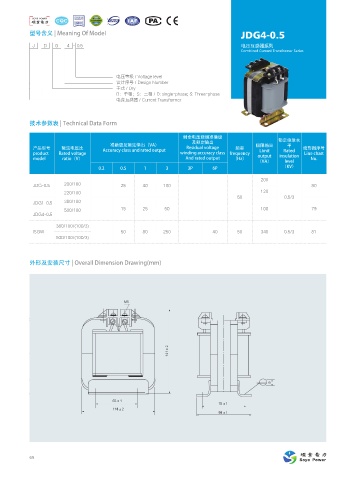

型号含义 | Meaning Of Model JDG4-0.5

J D G 4 - 0.5 电压互感器系列
Combined Current Transformer Series

电压等级 / Voltage level
设计序号 / Design Number
干式 / Dry
D：单相；S：三相 / D: single-phase; S: Three-phase
电流互感器 / Current Transformer

技术参数表 | Technical Data Form

剩余电压绕组准确级
及额定输出 额定绝缘水
准确级及额定输出（VA） 极限输出 平
产品型号 额定电压比 Accuracy class and rated output Residual voltage 频率 Limit Rated 线形图序号
product Rated voltage winding accuracy class frequency output insulation Line chart
model ratio（V） And rated output （Hz） No.
（VA） level
0.2 0.5 1 3 3P 6P （KV）
200
JDG-0.5 200/100 25 40 100 80
220/100 120
50 0.5/3
JDG1-0.5 380/100
500/100 15 25 50 100 79
JDG4-0.5

380/100/(100/3)
ISGW 50 80 250 40 50 340 0.5/3 81
500/100/(100/3)

外形及安装尺寸 | Overall Dimension Drawing(mm)

.

d

d
d
d
d

65
