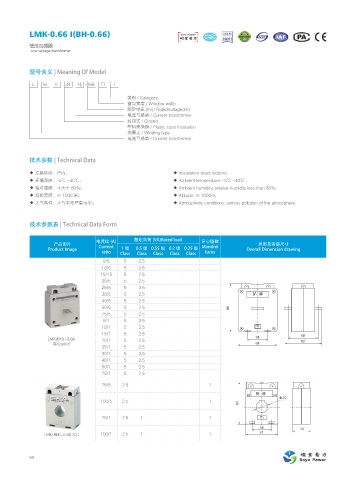

Page 74 - 浙江硕业电力科技有限公司

LMK-0.66 I(BH-0.66)

低压互感器
Low voltage transformer

型号含义 | Meaning Of Model

L M K (B H) - 0.66 □ I
类别 / Category
窗口宽度 / Window width
额定电压 (kV)/ RatedVoltage(kV)
电流互感器 / Current transformer
封闭式 / Closed
塑料壳绝缘 / Plastic case insulation
线圈式 / Winding type
电流互感器 / Current transformer

技术参数 | Technical Data
◆ 安装场所：户内； ◆ Installation sited: indoors;
◆ 环境温度：-5℃ ~40℃； ◆ Ambient temperature: -5℃ ~40℃ ;
◆ 相对湿度：不大于 80%； ◆ Ambient humidity: relative humidity less than 80%;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 大气条件：大气中无严重污染。 ◆ Atmospheris conditions: serious pollution of the atmosphere.

技术参数表 | Technical Data Form

电流比 (A) 额定负荷 (VA)Rated load 穿心匝数
产品图片 Current Mandrel 外形及安装尺寸
Product Image 1级 0.5 级 0.5S 级 0.2 级 0.2S 级 Overall Dimension drawing
ratio Class Class Class Class Class turns
5/5 5 2.5
10/5 5 2.5
15/15 5 2.5
20/5 5 2.5
25/5 5 2.5
30/5 5 2.5 ᨁ ࿱
40/5 5 2.5
50/5 5 2.5
75/5 5 2.5
5/1 5 2.5
10/1 5 2.5 2
15/1 5 2.5
LMK(BH)-0.66 20/1 5 2.5
实心solid
25/1 5 2.5
30/1 5 2.5
40/1 5 2.5
50/1 5 2.5
75/1 5 2.5
75/5 2.5 1
ᨁ ࿱
5 5 
100/5 2.5 1

75/1 2.5 1 1 2

LMK(BH)-0.66 20 I 100/1 2.5 1 1

69
