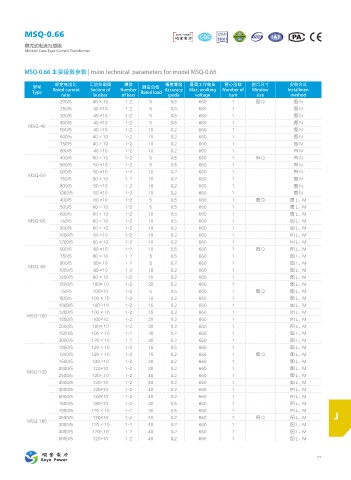

MSQ-0.66

塑壳式电流互感器
Molded Case Type Current Transformer

MSQ-0.66 主要级数参数 | main technical parameters for model MSQ-0.66

额定电流比 汇流排截面 根数 精度等级 最高工作电压 穿心匝数 窗口尺寸 安装方式
型号 额定负载
Type Rated current Section of Number Rated load Accuracy Max. working Number of Window Installmen
ratio busbar of bars grade voltage turn size method
200/5 40 × 10 1-2 5 0.5 660 1 图Q 图N
250/5 40 ×10 1-2 5 0.5 660 1 图N
300/5 40 ×10 1-2 5 0.5 660 1 图N
400/5 40 ×10 1-2 5 0.5 660 1 图N
MSQ-40
500/5 40 ×10 1-2 10 0.2 660 1 图N
600/5 40 × 10 1-2 10 0.2 660 1 图N
750/5 40 × 10 1-2 10 0.2 660 1 图N
800/5 40 ×10 1-2 10 0.2 660 1 图N
400/5 50 × 10 1-2 5 0.5 660 1 图Q 图N
500/5 50 ×10 1-2 5 0.5 660 1 图N
600/5 50 ×10 1-2 10 0.2 660 1 图N
MSQ-50
750/5 50 × 10 1-2 10 0.2 660 1 图N
800/5 50 ×10 1-2 10 0.2 660 1 图N
1000/5 50 ×10 1-2 10 0.2 660 1 图N
400/5 60 ×10 1-2 5 0.5 660 1 图Q 图 L、M
500/5 60 × 10 1-2 5 0.5 660 1 图 L、M
600/5 60 × 10 1-2 10 0.5 660 1 图 L、M
MSQ-60 750/5 60 × 10 1-2 10 0.5 660 1 图 L、M
800/5 60 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 60 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 60 × 10 1-2 10 0.2 660 1 图 L、M
600/5 80 ×10 1-2 10 0.5 660 1 图Q 图 L、M
750/5 80 × 10 1-2 5 0.5 660 1 图 L、M
800/5 80× 10 1-2 5 0.2 660 1 图 L、M
MSQ-80
1000/5 80 ×10 1-2 10 0.2 660 1 图 L、M
1200/5 80 × 10 1-2 15 0.2 660 1 图 L、M
1500/5 100× 10 1-2 20 0.2 660 1 图 L、M
750/5 100×10 1-2 5 0.5 660 1 图Q 图 L、M
800/5 100 × 10 1-2 10 0.2 660 1 图 L、M
1000/5 100 ×10 1-2 15 0.2 660 1 图 L、M
1200/5 100 × 10 1-2 15 0.2 660 1 图 L、M
MSQ-100
1500/5 100×10 1-2 20 0.2 660 1 图 L、M
2000/5 100× 10 1-2 30 0.2 660 1 图 L、M
2500/5 100 × 10 1-2 40 0.2 660 1 图 L、M
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
1000/5 120 × 10 1-2 15 0.5 660 1 图 L、M
1200/5 120 × 10 1-2 15 0.2 660 1 图Q 图 L、M
1500/5 120 ×10 1-2 20 0.2 660 1 图 L、M
2000/5 120×10 1-2 30 0.2 660 1 图 L、M
MSQ-120
2500/5 120× 10 1-2 40 0.2 660 1 图 L、M
3000/5 120×10 1-2 40 0.2 660 1 图 L、M
4000/5 120×10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M
1500/5 180×10 1-2 20 0.5 660 1 图 L、M
2000/5 120 × 10 1-2 30 0.5 660 1 图 L、M
2500/5 120×10 1-2 40 0.2 660 1 图Q 图 L、M J
MSQ-180
3000/5 120 × 10 1-2 40 0.2 660 1 图 L、M
4000/5 120× 10 1-2 40 0.2 660 1 图 L、M
5000/5 120×10 1-2 40 0.2 660 1 图 L、M
