BH-0.66（LMK1）

塑壳式电流互感器
Molded Case Type Current Transformer

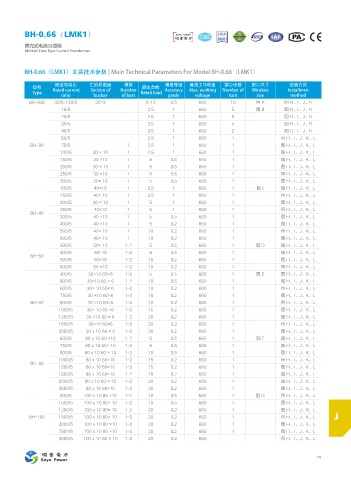

BH-0.66（LMK1）主要技术参数 | Main Technical Parameters For Model BH-0.66（LMK1）

额定电流比 汇流排截面 根数 精度等级 最高工作电压 穿心匝数 窗口尺寸 安装方式
型号 Rated current Section of Number 额定负载 Accuracy Max. working Number of Window Installmen
Type Rated load
ratio busbar of bars grade voltage turn size method
BH-30B 30/5-150/5 25×3 5-10 0.5 660 10 图A 图 H、I、J、K
15/5 2.5 1 660 5 图B 图 H、I、J、K
20/5 2.5 1 660 5 图 H、I、J、K
30/5 2.5 1 660 5 图 H、I、J、K
40/5 2.5 1 660 2 图 H、I、J、K
50/5 2.5 1 660 1 图 H、I、J、K、L
BH-30 75/5 1 2.5 1 660 1 图 H、I、J、K、L
100/5 30 × 10 1 2.5 1 660 1 图 H、I、J、K、L
150/5 30 ×10 1 5 0.5 660 1 图 H、I、J、K、L
200/5 30 × 10 1 5 0.5 660 1 图 H、I、J、K、L
250/5 30 ×10 1 5 0.5 660 1 图 H、I、J、K、L
300/5 30× 10 1 5 0.5 660 1 图 H、I、J、K、L
100/5 40×10 1 2.5 1 660 1 图c 图 H、I、J、K、L
150/5 40× 10 1 2.5 1 660 1 图 H、I、J、K、L
200/5 40 × 10 1 5 1 660 1 图 H、I、J、K、L
250/5 40×10 1 5 1 660 1 图 H、I、J、K、L
BH-40
300/5 40 ×10 1 5 0.5 660 1 图 H、I、J、K、L
400/5 40 ×10 1 5 0.2 660 1 图 H、I、J、K、L
500/5 40× 10 1 10 0.2 660 1 图 H、I、J、K、L
600/5 40× 10 1 10 0.2 660 1 图 H、I、J、K、L
300/5 50× 10 1-2 5 0.5 660 1 图D 图 H、I、J、K、L
400/5 50×10 1-2 5 0.5 660 1 图 H、I、J、K、L
BH-50
500/5 50×10 1-2 10 0.2 660 1 图 H、I、J、K、L
600/5 50 ×10 1-2 10 0.2 660 1 图 H、I、J、K、L
400/5 30×10 60×6 1-2 5 0.5 660 1 图E 图 H、I、J、K、L
500/5 30×10 60 × 6 1-2 10 0.5 660 1 图 H、I、J、K、L
600/5 30× 10 60× 6 1-2 10 0.2 660 1 图 H、I、J、K、L
750/5 30 ×10 60×6 1-2 10 0.2 660 1 图 H、I、J、K、L
BH-60 800/5 30 ×10 60×6 1-2 10 0.2 660 1 图 H、I、J、K、L
1000/5 30× 10 60 ×6 1-2 15 0.2 660 1 图 H、I、J、K、L
1200/5 30 ×10 60 × 6 1-2 20 0.2 660 1 图 H、I、J、K、L
1500/5 30×10 60×6 1-2 20 0.2 660 1 图 H、I、J、K、L
2000/5 30 x 10 60 × 6 1-2 30 0.2 660 1 图 H、I、J、K、L
600/5 80 x 10 60 ×10 1-2 5 0.5 660 1 图F 图 H、I、J、K、L
750/5 80 x 10 60× 10 1-2 5 0.5 660 1 图 H、I、J、K、L
800/5 80 x 10 60 × 10 1-2 10 0.5 660 1 图 H、I、J、K、L
1000/5 80 x 10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
BH-80
1200/5 80 x 10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
1500/5 80 x 10 60×10 1-2 15 0.2 660 1 图 H、I、J、K、L
2000/5 80 x 10 60 × 10 1-2 20 0.2 660 1 图 H、I、J、K、L
2500/5 80 x 10 60×10 1-2 20 0.2 660 1 图 H、I、J、K、L
800/5 100 x 10 80 ×10 1-2 10 0.5 660 1 图G 图 H、I、J、K、L
1000/5 100 x 10 80× 10 1-2 10 0.5 660 1 图 H、I、J、K、L
1200/5 100 x 10 80× 10 1-2 20 0.2 660 1 图 H、I、J、K、L
BH-100 1500/5 100 x 10 80× 10 1-2 20 0.2 660 1 图 H、I、J、K、L J
2000/5 100 x 10 80 ×10 1-2 20 0.2 660 1 图 H、I、J、K、L
2500/5 100 x 10 80 ×10 1-2 20 0.2 660 1 图 H、I、J、K、L
3000/5 100 x 10 80 × 10 1-2 20 0.2 660 图 H、I、J、K、L
