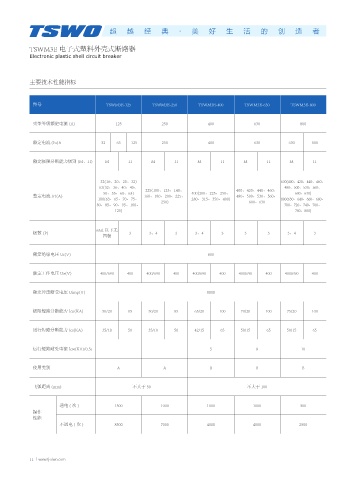

TSWM3E 电子式塑料外壳式断路器
Electronic plastic shell circuit breaker

主要技术性能指标

型号 TSWM3E-125 TSWM3E-250 TSWM3E-400 TSWM3E-630 TSWM3E-800

壳架等级额定电流 (A) 125 250 400 630 800

额定电流 (In)A 32 63 125 250 400 630 630 800

额定极限分断能力级别 (M、H) M H M H M H M H M H

32(16、20、25、32) 630(400、420、440、460、
63(32、36、40、45、 225(100、125、140、 400、420、440、460、 480、500、530、560、
50、55、60、63) 400(200、225、250、 600、630)
整定电流 Ir1(A) 160、180、200、225、 480、500、530、560、
100(63、65、70、75、 280、315、350、400) 800(630、640、660、680、
80、85、90、95、100、 250) 600、630 700、720、740、760、
125) 780、800)

63A 以下无
极数 (P) 3 3、4 3 3、4 3 3 3 3、4 3
四极

额定绝缘电压 Ui(V) 800

额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400

额定冲击耐受电压 Uimp(V) 8000

极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100

运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65

运行短路耐受电流 Icw(KA)/0.5s 5 8 10

使用类别 A A B B B

飞弧距离 (mm) 不大于 50 不大于 100

通电(次) 1500 1000 1000 1000 500
操作
性能
不通电(次) 8500 7000 4000 4000 2500
