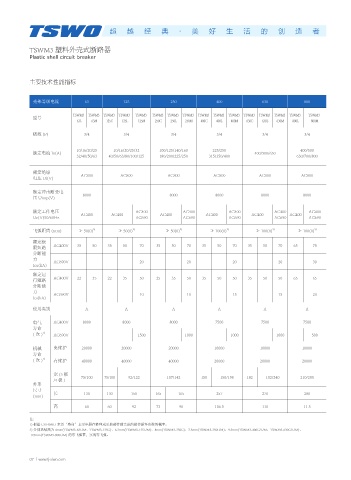

TSWM3 塑料外壳式断路器
Plastic shell circuit breaker

主要技术性能指标

壳架等级电流 63 125 250 400 630 800

TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3- TSWM3-
型号
63L 63M 125C 125L 125M 250C 250L 250M 400C 400L 400M 630C 630L 630M 800L 800M
极数 (P) 3/4 3/4 3/4 3/4 3/4 3/4

10/16/20/25 10/16/20/25/32 100/125/140/160 225/250 400/500
额定电流 In(A) 400/500/630
32/40/50/63 40/50/63/80/100/125 180/200/225/250 315/350/400 630/700/800
额定绝缘 AC800 AC800 AC800 AC800 AC800 AC800
电压 Ui(V)

额定冲击耐受电 8000 8000 8000 8000 8000
压 Uimp(V)

额定工作电压 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400 AC400
Ue(V)50/60Hz AC690 AC690 AC690 AC690 AC690

飞弧距离 (mm) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 100(0) 2) ≯ 100(0) 2) ≯ 100(0) 2)

额定极
限短路 AC400V 35 50 35 50 70 35 50 70 35 50 70 35 50 70 65 75
分断能
力 AC690V 20 20 20 20 30
Icu(kA)
额定运
行短路 AC400V 22 35 22 35 50 25 35 50 35 50 50 35 50 50 65 65
分断能
力 AC690V 10 10 15 15 20
Ics(kA)
使用类别 A A A A A A

电气 AC400V 8000 8000 8000 7500 7500 7500
寿命
(次) 1) AC690V 1500 1000 1000 1000 500

机械 免维护 20000 20000 20000 10000 10000 10000
寿命
(次) 1) 有维护 40000 40000 40000 20000 20000 20000

宽(3极 75/100 75/100 92/122 107/142 150 150/198 182 182/240 210/280
/4极)
外形
尺寸
(mm) 长 130 130 150 165 165 257 270 280

高 60 60 92 73 90 106.5 110 11.5

注：
1) 根据 GB14048.1 术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 4mm(TSWM3-63L/M、TSWM3-125C)、6.2mm(TSWM3-125L/M)、8mm(TSWM3-250C)、7.5mm(TSWM3-250L/M)、9.3mm(TSWM3-400C/L/M、TSWM3-630C/L/M)、
9.5mm(TSWM3-800L/M) 的零飞弧罩，实现零飞弧。
