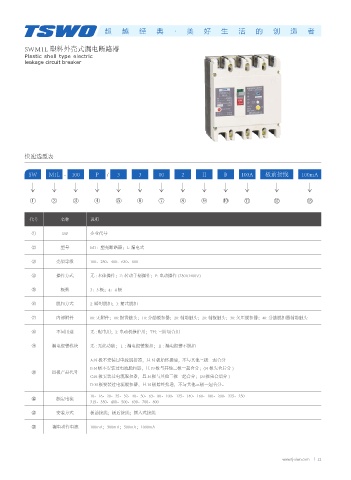

SWM1L 塑料外壳式漏电断路器
Plastic shell type electric
leakage circuit breaker

快速选型表

SW M1L - 100 P / 3 3 00 2 II B 100A 板前接线 100mA
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

代号 名称 说明

① SW 企业代号

② 型号 M1：塑壳断路器；L: 漏电式

③ 壳架等级 100、250、400、630、800

④ 操作方式 无 : 本体操作；Z: 转动手柄操作；P: 电动操作 (230V/400V)

⑤ 极数 3：3 极；4：4 极

⑥ 脱扣方式 2: 瞬时脱扣；3: 复式脱扣

⑦ 内部附件 00: 无附件；08: 报警触头；10: 分励脱扣器；20: 辅助触头；28: 辅报触头；30: 欠压脱扣器；40: 分励脱扣器辅助触头

⑧ 不同用途 无 : 配电用；2: 电动机保护用；TH: 三防场合用

⑨ 漏电报警模块 无 : 无此功能；Ⅰ : 漏电报警脱扣；Ⅱ : 漏电报警不脱扣

A:N 极不安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分
B:N 极不安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
⑩ 四极产品代号
C:N 极安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
D:N 极安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分。
10、16、20、25、32、40、50、63、80、100、125、140、160、180、200、225、250
额定电流
315、350、400、500、630、700、800
安装方式 板前接线；板后接线；插入式接线

漏电动作电流 100mA；300mA；500mA；1000mA
