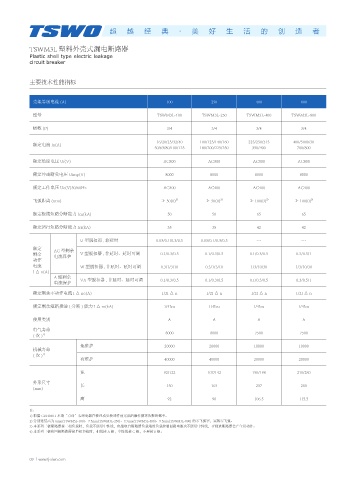

TSWM3L 塑料外壳式漏电断路器
Plastic shell type electric leakage
circuit breaker

主要技术性能指标

壳架等级电流 (A) 100 250 400 800

型号 TSWM3L-100 TSWM3L-250 TSWM3L-400 TSWM3L-800

极数 (P) 3/4 3/4 3/4 3/4

16/20/25/32/40 100/125/140/160 225/250/315 400/500/630
额定电流 In(A)
50/63/80/100/125 180/200/225/250 350/400 700/800
额定绝缘电压 Ui(V) AC800 AC800 AC800 AC800

额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000

额定工作电压 Ue(V)50/60Hz AC400 AC400 AC400 AC400

飞弧距离 (mm) ≯ 50(0) 2) ≯ 50(0) 2) ≯ 100(0) 2) ≯ 100(0) 2)

额定极限短路分断能力 Icu(kA) 50 50 65 65
额定运行短路分断能力 Ics(kA) 35 35 42 42

U 型脱扣器 , 非延时 0.03/0.1/0.3/0.5 0.03/0.1/0.3/0.5 --- ---
额定 AC 型剩余
剩余 电流保护 V 型脱扣器 , 非延时、延时可调 0.1/0.3/0.5 0.1/0.3/0.5 0.1/0.3/0.5 0.3/0.5/1
动作
电流 W 型脱扣器 , 非延时、延时可调 0.3/1/3/10 0.3/1/3/10 1/3/10/30 1/3/10/30
I △ n(A)
A 型剩余 VA 型脱扣器 , 非延时、延时可调 0.1/0.3/0.5 0.1/0.3/0.5 0.1/0.3/0.5 0.3/0.5/1
电流保护
额定剩余不动作电流 I △ no(A) 1/2I △ n 1/2I △ n 1/2I △ n 1/2I △ n

额定剩余短路接通 ( 分断 ) 能力 I △ m(kA) 1/4Icu 1/4Icu 1/4Icu 1/4Icu

使用类别 A A A A
电气寿命 8000 8000 7500 7500
(次) 1)
免维护 20000 20000 10000 10000
机械寿命
(次) 1)
有维护 40000 40000 20000 20000

宽 92/122 107/142 150/198 210/280
外形尺寸 长 150 165 257 280
(mm)
高 92 90 106.5 115.5

注：
1) 根据 GB14048.1 术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。
2) 分别选装高为 6mm(TSWM3L-100)、7.5mm(TSWM3L-250)、9.3mm(TSWM3L-400)、9.5mm(TSWM3L-800) 的零飞弧罩，实现零飞弧。
3) 本系列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作。
4) 本系列三极和四极断路器接单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。
