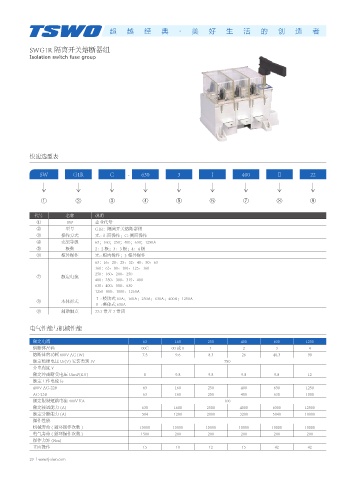

SWG1R 隔离开关熔断器组
Isolation switch fuse group

快速选型表

SW G1R C - 630 3 J 400 Ⅱ 22
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

代号 名称 说明
① SW 企业代号
② 型号 G1R：隔离开关熔断器组
③ 操作方式 无 : 正面操作；C: 侧面操作
④ 壳架等级 63；160；250；400；630；1250A
⑤ 极数 2：2 极；3：3 极；4：4 极
⑥ 柜外操作 无 : 柜内操作；J: 柜外操作
63：16、20、25、32、40、50、63
160：63、80、100、125、160
250：160、200、250
⑦ 额定电流
400：250、300、315、400
630：400、500、630
1250 800、1000、1250A
Ⅰ : 模块式 63A；160A；250A；630A；400A；1250A
⑧ 本体形式
Ⅱ : 整体式 630A
⑨ 辅助触点 22:2 常开 2 常闭

电气性能与机械性能

额定电流 63 160 250 400 630 1250
熔断体尺码 00C 00或0 1 2 3 4
熔断体的功耗 600V AC (W) 7.5 9.6 8.3 26 40.3 90
额定绝缘电压 Ui(V) 安装类别 IV 750
介电强度Ⅴ
额定冲击耐受电压 UimP(KV) 8 9.8 9.8 9.8 9.8 12
额定工作电流 Ie
400V AC-22B 63 160 250 400 630 1250
AC-23B 63 160 250 400 630 1000
额定限制短路电流 400V KA 100
额定接通能力 (A) 630 1600 2500 4000 6300 12500
额定分断能力 (A) 504 1280 2000 3200 5040 10000
操作性能
机械寿命 ( 循环操作次数 ) 15000 15000 15000 10000 10000 10000
电气寿命 ( 循环操作次数 ) 1500 200 200 200 200 200
操作力矩 (Nm)
正面操作 15 10 12 15 42 42
