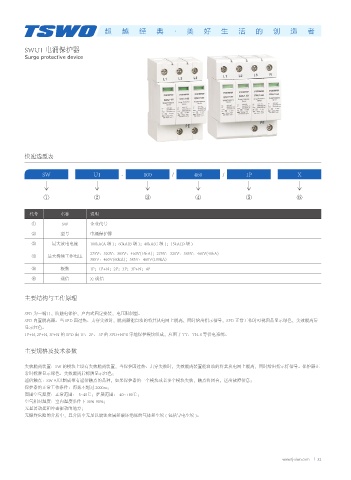

超     越     经     典    ·    美     好     生     活     的     创     造     者


          SWU1 电涌保护器
          Surge protective device



















          快速选型表


                SW               U1        -      100       /       460       /       1P               X
               ↓                 ↓                ↓                ↓                 ↓                ↓

                ①                ②                 ③                ④                 ⑤                ⑥


           代号         名称        说明
            ①         SW        企业代号
            ②         型号        电涌保护器
            ③      最大放电电流       100kA(A 级 )；60kA(B 级 )；40kA(C 级 )；15kA(D 级 )
                                275V、320V、385V、460V(15kA)；275V、320V、385V、460V(40kA)
            ④    最大持续工作电压
                                385V、460V(60kA)；385V、460V(100kA)
            ⑤         极数        1P；1P+N；2P；3P；3P+N；4P
            ⑥         遥信        X: 遥信


          主要结构与工作原理


          SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
          SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，SPD 正常工作时可视窗品显示绿色，失效脱离后
          显示红色。
          1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成，应用于 TT、TN-S 等供电系统。


          主要规格及技术参数

          失效脱离装置：SW 的模块上设有失效脱离装置，当保护因过热、击穿失败时，失效脱离装置能自动的将其从电网上脱离，同时给出指示灯信号。保护器正
          常时标牌显示绿色、失效脱离后标牌显示红色；
          遥信触点：SW 可以制成带有遥信触点的品种，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息；
          保护器的正常工作条件：海拔不超过 2000m；
          周围空气温度：正常范围：-5~40℃；扩展范围：-40~+80℃；
          空气相对湿度：室内温度条件下 30%-90%；
          无显著动摇和冲击振动的地方；
          无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃 ( 包括导电尘埃 )。
