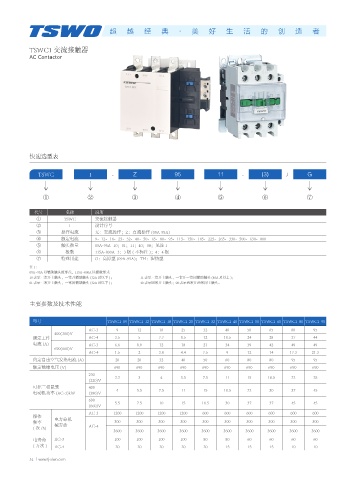

TSWC1 交流接触器
AC Contactor

快速选型表

TSWC 1 - Z 95 11 - (3) / G
↓ ↓ ↓ ↓ ↓ ↓ ↓

① ② ③ ④ ⑤ ⑥ ⑦

代号 名称 说明
① TSWC 交流接触器
② 1 设计序号
③ 操作电流 无：交流操作；Z：直流操作 (09A-95A)
④ 额定电流 9、12、18、25、32、40、50、65、80、95、115、150、185、225、265、330、500、630、800
⑤ 触头数量 09A-95A 10；01；11；40；08；见注 1
⑥ 极数 115A-800A 3：3 极 ( 不标注 )；4：4 极
⑦ 特殊用途 G：高原型 (09A-95A)；TH：湿热型
注 1：
09A~95A 以辅助触头的形式，115A~800A 以极数形式
10 表示三常开主触头，一常开辅助触头 (32A 及以下 )； 11 表示三常开主触头，一常开一常闭辅助触头 (40A 及以上 )；
01 表示三常开主触头，一常闭辅助触头 (32A 及以下 )； 40 表示四常开主触头；08 表示两常开两常闭主触头。

主要参数及技术性能

型号 TSWC1-09 TSWC1-12 TSWC1-18 TSWC1-25 TSWC1-32 TSWC1-40 TSWC1-50 TSWC1-65 TSWC1-80 TSWC1-95
AC-3 9 12 18 25 32 40 50 65 80 95
400(380)V
额定工作 AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
电流 (A) AC-3 6.6 8.9 12 18 21 34 39 42 49 49
690(660)V
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流 (A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压 (V) 690 690 690 690 690 690 690 690 690 690
230 2.2 3 4 5.5 7.5 11 15 18.5 22 25
(220)V
可控三相鼠笼 400 4 5.5 7.5 11 15 18.5 22 30 37 45
电动机功率 (AC-3)kW (380)V
690 5.5 7.5 10 15 18.5 30 37 37 45 45
(660)V
AC-3 1200 1200 1200 1200 600 600 600 600 600 600
操作 电寿命机
频率 械寿命 300 300 300 300 300 300 300 300 300 300
( 次 /h) AC-4
3600 3600 3600 3600 3600 3600 3600 3600 3600 3600
电寿命 AC-3 100 100 100 100 80 80 60 60 60 60
(万次) AC-4 20 20 20 20 20 15 15 15 10 10
