WANGYUAN 架空绝缘导线金具
ELELCTRIC TECHNOLOGY Ltd. Aerial Insulation Conductor Fitting

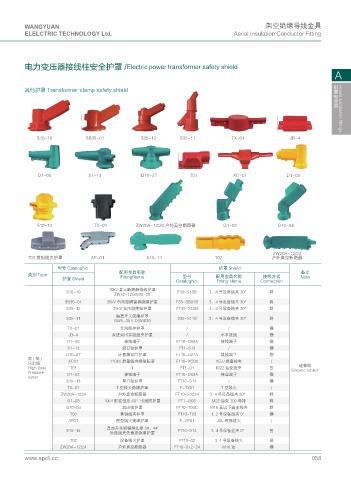

电力变压器接线柱安全护罩 /Electric power transformer safety shield
A

其他护罩 Trensformer clamp safety shield 配变电金具 Hotels substation fittings

S10-10 SB35-01 S35-12 S35-11 TX-01 JB-4

D1-05 S1-13 D10-27 T01 XC-01 D1-03

S10-13 TX-01 ZW20A-12/24 户外真空断路器 G1-03 G10-04

ZW20A-12/24
T03 黄铜线夹护罩 AP-01 S10-14 T02 户外真空断路器
型号 CatalogNo. 护罩 Shield
配用金具名称 备注
类别 Type 型号 配用金具名称 接线方式
护罩 Shield FittingName Note
CatalogNo. Fitting Name Connection
10kV 真空断路器绝级护罩
S10-10 F10-S10B 3、4 号设备线夹 30° 斜
ZW32-12G/630-20
SB35-01 35kV 电站型避雷器绝缘护罩 F35-SB01B 3、4 号设备线夹 30° 斜
S35-12 35kV 变压器绝缘护罩 FT35-S12B 3、4 号设备线夹 30° 斜
隔离开关绝缘护罩
S35-11 S35-S11B 3、4 号设备线夹 30° 斜
GW5-35 II D(W)630
TX-01 并沟线夹护罩 / / 横
JB-4 双进双出并股线夹护罩 / 水平接线 横
D1-05 接线端子 FT10-D05A 接线端子 横
S1-13 双口径护罩 FT1-S13 / 横
D10-27 计置箱双向护罩 FT10-D27A 接线端子 横
高(低) XC01 110kV 悬垂线夹绝缘防罩 F110-XC01 XGU 悬垂线夹 /
压出线 硅橡胶
High (low) T01 1 FT1-01 M22 油变线夹 竖 Silicone rubber
Pressure D1-03 接线端子 FT10-D03A 接丝端子 横
outlet
S10-13 单口径护罩 FT10-S13 / 横
TX-01 T 型线夹绝缘护罩 F-TX01 T 型线夹 /
ZW20A-1224 户外真空断路器 FT10-S1224 3. 4 号设备线夹 30° 斜
G1-03 10kV 配变低压 60°出线防护罩 FT1-G03 M22 油变 100 母排 斜
G10-04 双出线护罩 FT10-T04C M16 及以下油变线夹 斜
T03 黄铜线夹护罩 FT10-T03 1. 2 号设备线夹 0° 横
AP01 楔型线夹绝缘护罩 F-AP01 JXL 楔形线夹 /
真空开关短铜排连接 3#、4#
S10-14 FT10-S14 3. 4 号设备丝夹 0° 竖
设备线夹先垂接绝缘护罩
T02 设备线夹护罩 FT10-02 3. 4 号设备线夹 竖
ZW20A-12/24 户外真空断路器 FT10-S12-24 M16 油 横
www.spdl.cc 058
