WANGYUAN 架空绝缘导线金具
ELELCTRIC TECHNOLOGY Ltd. Aerial Insulation Conductor Fitting

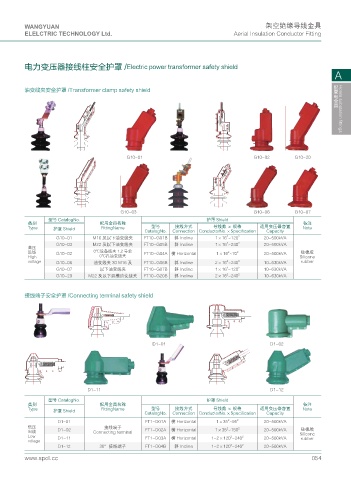

电力变压器接线柱安全护罩 /Electric power transformer safety shield
A

油变线夹安全护罩 /Transformer clamp safety shield 配变电金具 Hotels substation fittings

G10-01 G10-02 G10-20

G10-03 G10-06 G10-07
型号 CatalogNo. 护罩 Shield
类别 配用金具名称 备注
Type 护罩 Shield FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 Note
CatalogNo. Connection ConductorNo.×Specification Capacity
2
G10-01 M16 及以下油变线夹 FT10-G01B 斜 Incline 1×16 ~120 2 20~500kVA
2
G10-03 M22 及以下油变线夹 FT10-G05B 斜 Incline 1×16 ~240 2 20~500kVA
高压
进线 G10-02 0℃设备线夹 1,2 号单 FT10-G04A 横 Horizontal 1×16 ~70 2 20~500kVA 硅橡胶
2
High 0℃孔油变线夹 Silicone
voltage G10-06 油变线夹 30 M16 及 FT10-G06B 斜 Incline 2×16 ~240 2 10-630kVA rubber
2
2
G10-07 以下油变线夹 FT10-G07B 斜 Incline 1×16 ~120 2 10~630kVA
2
G10-20 M22 及以下双槽油变线夹 FT10-G20B 斜 Incline 2×16 ~240 2 10~630kVA
接线端子安全护罩 /Connecting terminal safety shield

D1-01 D1-02

D1-11 D1-12

型号 CatalogNo. 护罩 Shield
类别 配用金具名称 备注
Type 护罩 Shield FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 Note
CatalogNo. Connection ConductorNo.×Specification Capacity
2
D1-01 FT1-D01A 横 Horizontal 1×35 ~95 2 20-500kVA
低压 接线端子 2 2 硅橡胶
出线 D1-02 Connecting terminal FT1-D02A 横 Horizontal 1×35 ~150 20~500kVA Silicone
Low D1-11 FT1-D03A 横 Horizontal 1-2×120 ~240 2 20~500kVA rubber
2
vdlage
2
D1-12 30°接线端子 FT1-D04B 斜 Incline 1-2×120 ~240 2 20~500kVA
www.spdl.cc 054
