WANGYUAN 架空绝缘导线金具
ELELCTRIC TECHNOLOGY Ltd. Aerial Insulation Conductor Fitting

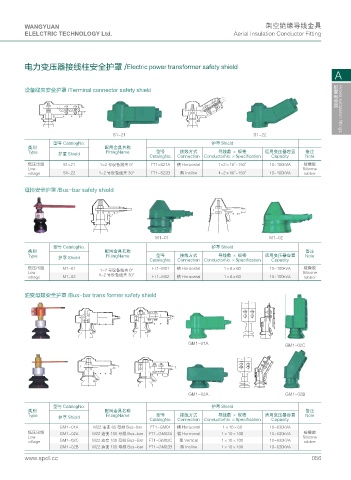

电力变压器接线柱安全护罩 /Electric power transformer safety shield
A

设备线夹安全护罩 /Terminal connector safety shield 配变电金具 Hotels substation fittings

S1-21 S1-22
型号 CatalogNo. 护罩 Shield
类别 配用金具名称
Type 护罩 Shield FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 备注
CatalogNo. Connection ConductorNo.×Specification Capacity Note
2
低压出线 S1-21 1-2 号设备线夹 0° FT1-S21A 横 Horizontal 1-2×16 ~150 2 10~100kVA 硅橡胶
Low Silicone
2
vdlage S1-22 1-2 号设备线夹 30° FT1-S22B 斜 Incline 1-2×16 ~150 2 10~100kVA rubber
母排安全护罩 /Bus-bar safety shield

M1-01 M1-02
型号 CatalogNo. 护罩 Shield
类别 配用金具名称 备注
Type 护罩 Shield FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 Note
CatalogNo. Connection ConductorNo.×Specification Capacity
低压出线 M1-01 1-2 号设备线夹 0° FT1-M01 横 Horizontal 1×6×60 10~100kVA 硅橡胶
Low 1-2 号设备线夹 30° Silicone
vdlage M1-02 FT1-M02 横 Horizontal 1×6×60 10~100kVA rubber

油变母排安全护罩 /Bus-bar trans former safety shield

GM1-01A GM1-02C

GM1-02A GM1-02B

型号 CatalogNo. 护罩 Shield
类别 配用金具名称 备注
Type FittingName 型号 接线方式 导线数 × 规格 适用变压器容置 Note
护罩 Shield
CatalogNo. Connection ConductorNo.×Specification Capacity
GM1-01A M22 油变 60 母排 Bus-bar FT1-GM01 横 Horizontal 1×10×60 10~630kVA
低压出线 GM1-02A M22 油变 100 母排 Bus-bar FT1-GM02A 横 Horizonial 1×10×100 10~630kVA 硅橡胶
Low Silicone
vdlage GM1-02C M22 油变 100 母排 Bus-Bar FT1-GM02C 竖 Vertical 1×10×100 10~630kVA rubber
GM1-02B M22 油变 100 母排 Bus-bar FT1-GM02B 斜 Incline 1×10×100 10~630kVA
www.spdl.cc 056
