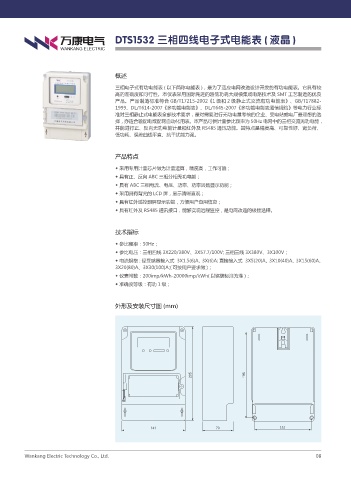

DTS1532 三相四线电子式电能表 ( 液晶 )

概述

三相电子式有功电能表 ( 以下简称电能表 )，是为了适应电网改造设计开发的有功电能表。它具有较
高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及 SMT 工艺制造的优良
产品。产品制造标准符合 GB/T17215-2002《1 级和 2 级静止式交流有功电能表》、GB/T17882-
1999、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信规约》等电力行业标
准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂最理想的选
择，亦适合输配电或配网自动化用表。本产品可供计量参比频率为 50Hz 电网中的三相交流无功电能，
并能进行正、反向无功电能计量和红外及 RS485 通讯功能。其特点是精度高、可靠性好、宽负荷、
低功耗、误差曲线平直、抗干扰能力强。

产品特点

◆ 采用专用计量芯片做为计量运算，精度高，工作可靠；
◆ 具有正、反向 ABC 三相分相无功电能；
◆ 具有 ABC 三相电流、电压、功率、功率因数显示功能；
◆ 采用具有背光的 LCD 屏，显示清晰直观；
◆ 具有红外遥控翻屏显示功能，方便用户查用信息；
◆ 具有红外及 RS485 通讯接口，能够实现远程监控，是电网改造的极佳选择。

技术指标

◆ 参比频率：50Hz；
◆ 参比电压：三相四线 3X220/380V、3X57.7/100V; 三相三线 3X380V、3X100V；
◆ 电流规格：经互感器接入式 3X1.5(6)A、3X(6)A; 直接接入式 3X5(20)A、3X10(40)A、3X15(60)A、
3X20(80)A、3X30(100)A;( 可按用户要求做 )；
◆ 仪表常数：200imp/kWh-20000imp/kWh( 以铭牌标注为准 )；
◆ 准确度等级：有功 1 级；

外形及安装尺寸图 (mm)
