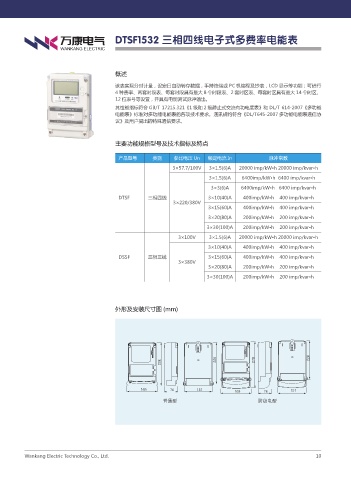

DTSF1532 三相四线电子式多费率电能表

概述

该表实现分时计量，设定日自动转存数据，手持终端或 PC 机编程及抄表，LCD 显示等功能；可进行
4 种费率、两套时段表、每套时段具有最大 8 个时段表、2 套时区表、每套时区具有最大 14 个时区、
12 位表号等设置，并具有电能测试脉冲输出。
其性能指标符合 GB/T 17215.321《1 级和 2 级静止式交流有功电度表》和 DL/T 614-2007《多功能
电能表》标准对多功能电能表的各项技术要求。通讯规约符合《DL/T645-2007 多功能电能表通信协
议》及用户提出的特殊通信要求。

主要功能规格型号及技术指标及特点

产品型号 类别 参比电压 Un 额定电流 In 脉冲常数
3×57.7/100V 3×1.5(6)A 20000 imp/kW•h 20000 imp/kvar•h

3×1.5(6)A 6400imp/kW•h 6400 imp/kvar•h
3×3(6)A 6400imp/kW•h 6400 imp/kvar•h
DTSF 三相四线 3×10(40)A 400imp/kW•h 400 imp/kvar•h
3×220/380V
3×15(60)A 400imp/kW•h 400 imp/kvar•h
3×20(80)A 200imp/kW•h 200 imp/kvar•h
3×30(100)A 200imp/kW•h 200 imp/kvar•h
3×100V 3×1.5(6)A 20000 imp/kW•h 20000 imp/kvar•h
3×10(40)A 400imp/kW•h 400 imp/kvar•h
DSSF 三相三线 3×15(60)A 400imp/kW•h 400 imp/kvar•h
3×380V
3×20(80)A 200imp/kW•h 200 imp/kvar•h
3×30(100)A 200imp/kW•h 200 imp/kvar•h

外形及安装尺寸图 (mm)
