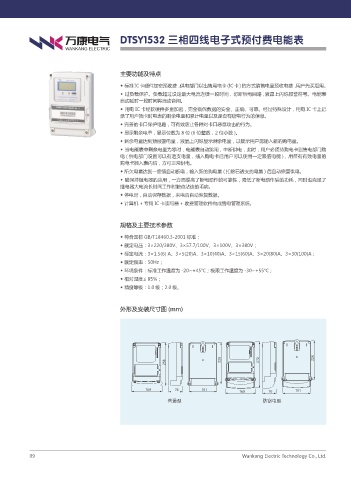

DTSY1532 三相四线电子式预付费电能表

主要功能及特点

◆ 标准 IC 卡硬件加密预收费，供电部门以出售用电卡 (IC 卡 ) 的方式销售电量预收电费，用户先买后用。
◆ 过负载保护。负载超过设定最大电流连续一段时间，切断供电回路 , 液晶上闪烁报警符号。电能表
自动延时一段时间将自动合闸。
◆ 用电 IC 卡经软硬件多重加密，完全确保数据的安全、正确、可靠。经过特殊设计，用电 IC 卡上记
录了用户插卡时电表的剩余电量和累计电量以及是否有窃电行为的信息。
◆ 完善的卡口保护电路，可有效防止各种对卡口恶意攻击的行为。
◆ 显示剩余电量，显示位数为 8 位 (6 位整数，2 位小数 )。
◆ 剩余电量达到预报警电量，液晶上闪烁显示剩余电量，以提示用户需输入新的购电量。
◆ 当电能表中剩余电量为零时，电能表自动跳闸，中断供电，此时，用户必须持购电卡到售电部门购
电 ( 供电部门设置可以有透支电量，插入购电卡后用户可以使用一定限值电能 )，用带有有效电量的
购电卡插入表内后，方可正常供电。
◆ 所欠电量达到一定值自动断电，输入新的购电量 ( 扣除已透支的电量 ) 后自动恢复供电。
◆ 磁保持继电器的应用，一方面提高了断电动作的可靠性，降低了断电动作后的功耗，同时也克服了
继电器大电流长时间工作时触点沾连的毛病。
◆ 停电时，自动保存数据，来电后自动恢复数据。
◆ 计算机 + 专用 IC 卡读写器 + 收费管理软件构成售电管理系统。

规格及主要技术参数
◆ 符合国标 GB/T18460.3-2001 标准；
◆ 额定电压：3×220/380V、3×57.7/100V、3×100V、3×380V；
◆ 标定电流：3×1.5(6) A、3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A、3×30(100)A；
◆ 额定频率：50Hz；
◆ 环境条件：标准工作温度为 -20~+45℃；极限工作温度为 -30~+55℃；
◆ 相对湿度≤ 85%；
◆ 精度等级：1.0 级；2.0 级。

外形及安装尺寸图 (mm)
