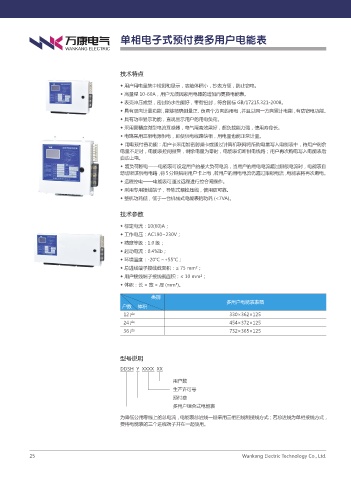

单相电子式预付费多用户电能表

技术特点

◆ 用户用电量集中检测和显示，表箱体积小，抄表方便，防止窃电。
◆ 高量程 10-60A，用户无须因家用电器的增加而更换电能表。
◆ 表壳冲压成型，密封防水性能好，带有铅封，符合国标 GB/17215.321-2008。
◆ 具有双向计量功能，能够精确测量正、负两个方向的用电，并且以同一方向累计电能，有防窃电功能。
◆ 具有功率显示功能，直观显示用户的用电负荷。
◆ 采用高精度微型电流互感器，电气隔离效果好，超负载能力强，使用寿命长。
◆ 电路采用三相电源供电，即使供电线路缺相，用电量也能正常计量。
◆ 用电预付费功能：用户卡采用加密射频卡或通过计算机联网将所购电量写入电能表中，待用户剩余
电量不足时，电能表拉闸报警，剩余电量为零时，电能表切断供电线路；用户再次购电写入电能表后
自动上电。
◆ 超负荷断电——电能表可设定用户的最大负荷电流，当用户的用电电流超过限额电流时，电能表自
动切断该供电电路，待 5 分钟后刷用户卡上电，若用户的用电电流仍超过限额电流，电能表将再次断电。
◆ 远程控电——电能表可通过远程进行拉合闸操作。
◆ 采用专用接线端子，导轨式螺栓压线，使用更可靠。
◆ 整机功耗低，低于一台机械式电能表的功耗 (<7VA)。

技术参数

◆ 标定电流：10(60)A；
◆ 工作电压：AC190~230V；
◆ 精度等级：1.0 级；
◆ 起动电流：0.4%Ib；
◆ 环境温度：-20℃ ~+55℃；
◆ 总进线端子接线截面积：≤ 75 mm²；
◆ 用户接线端子接线截面积：≤ 10 mm²；
◆ 体积：长 × 宽 × 厚 (mm³)。

类别
多用户电能表表箱
户数 体积
12 户 330×362×125
24 户 454×372×125
36 户 732×365×125

型号说明
DDSH Y XXXX XX

用户数
生产许可号
预付费
多用户组合式电能表

为降低公用零线上的总电流，电能表总进线一般采用三相四线制接线方式；若总进线为单相接线方式，
要将电能表的三个进线端子并在一起使用。
