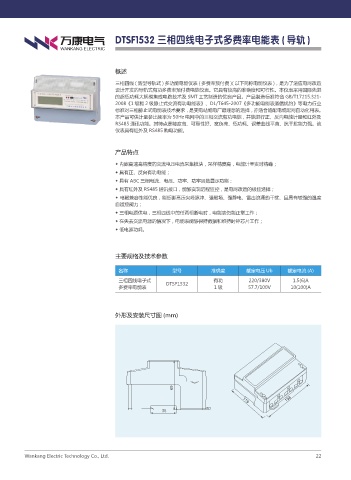

DTSF1532 三相四线电子式多费率电能表 ( 导轨 )

概述

三相四线 ( 新型导轨式 ) 多功能电能仪表 ( 多费率预付费 )( 以下简称电能仪表 )，是为了适应电网改造
设计开发的导轨式有功多费率预付费电能仪表。它具有较高的准确度和可行性。本仪表采用国际先进
的超低功耗大规模集成电路技术及 SMT 工艺制造的优良产品。产品制造标准符合 GB/T17215.321-
2008《1 级和 2 级静止式交流有功电能表》、DL/T645-2007《多功能电能表通信规约》等电力行业
标准对三相静止式电能表技术要求，是变电站或电厂最理想的选择，亦适合输配电或配网自动化用表。
本产品可供计量参比频率为 50Hz 电网中的三相交流有功电能，并能进行正、反向电能计量和红外及
RS485 通讯功能。其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。该
仪表具有红外及 RS485 购电功能。

产品特点
◆ 内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
◆ 具有正、反向有功电能；
◆ 具有 ABC 三相电流、电压、功率、功率因数显示功能；
◆ 具有红外及 RS485 通讯接口，能够实现远程监控，是电网改造的极佳选择；
◆ 电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度
自适应能力；
◆ 三相电源供电，三相四线中的任两相断电时，电能表仍能正常工作；
◆ 在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
◆ 低电源功耗。

主要规格及技术参数

名称 型号 准确度 额定电压 Ub 额定电流 (A)
三相四线电子式 DTSF1532 有功 220/380V 1.5(6)A
多费率电能表 1级 57.7/100V 10(100)A

外形及安装尺寸图 (mm)
