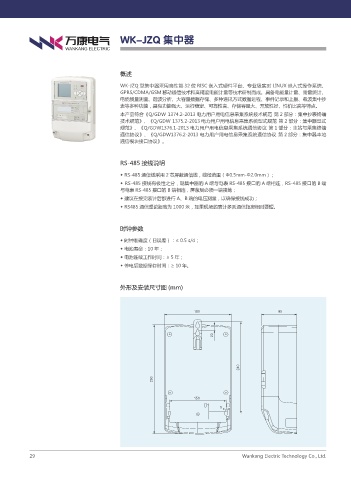

WK-JZQ 集中器
概述
WK-JZQ 型集中器采用高性能 32 位 RISC 嵌入式硬件平台、专业级实时 LINUX 嵌入式操作系统、
GPRS/CDMA/GSM 移动通信技术和高精度电能计量等技术研制而成。具备电能量计量、需量统计、
电能质量测量、谐波分析、大容量数据存储、多种通讯方式数据远程、事件记录和上报、载波集中抄
表等多种功能，具有功能强大、运行稳定、可靠性高、存储容量大、开放性好、性价比高等特点。
本产品符合《Q/GDW 1374.2-2013 电力用户用电信息采集系统技术规范 第 2 部分：集中抄表终端
技术规范》、《Q/GDW 1375.2-2013 电力用户用电信息采集系统型式规范 第 2 部分：集中器型式
规范》、《Q/GDW1376.1-2013 电力用户用电信息采集系统通信协议 第 1 部分：主站与采集终端
通信协议》、《Q/GDW1376.2-2013 电力用户用电信息采集系统通信协议 第 2 部分：集中器本地
通信模块接口协议》。
RS-485 接线说明
◆ RS-485 通信线采用 2 芯屏蔽通信线，线径范围（Φ0.5mm-Φ2.0mm）；
◆ RS-485 接线有极性之分，既集中器的 A 端与电表 RS-485 接口的 A 端相连，RS-485 接口的 B 端
与电表 RS-485 接口的 B 端相连，屏蔽层必须一端接地；
◆ 建议在接完表计后都进行 A、B 端的电压测量，以确保接线成功；
◆ RS485 通信理论距离为 1000 米，如果现场的表计多则通信距离相对要短。
时钟参数
◆ 时钟准确度（日误差）：≤ 0.5 s/d；
◆ 电池寿命：10 年；
◆ 电池连续工作时间：≥ 5 年；
◆ 停电后数据保存时间：≥ 10 年。
外形及安装尺寸图 (mm)
