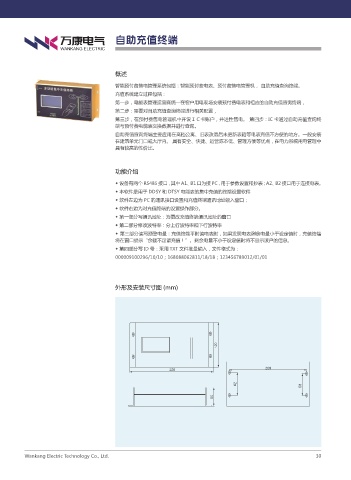

Page 35 - 万康电气科技有限公司
P. 35
自助充值终端
概述
智能预付费售电管理系统包括：智能预付费电表、预付费售电管理机， 自助充值查询终端。
充值系统建立过程包括：
第一步，电能表管理运营商统一在客户用电现场安装预付费电表和相应的自助充值查询终端，
第二步：需要对自助充值查询终端进行相关配置，
第三步，在预付费售电管理机中开设ＩＣ卡账户，并进性售电。 第四步：IC 卡通过自助充值查询终
端与预付费电能表交换数据并进行查询。
自助充值查询终端主要应用在高档公寓、旧表改造后未更新表箱等电表充值不方便的地方。一般安装
在建筑单元门口或大厅内。 具有安全、快捷、运营陈本低、管理方便等优点，在电力系统用电管理中
具有较高的性价比。
功能介绍
◆ 设备有两个 RS485 接口，其中 A1、B1 口为接 PC，用于参数设置和抄表；A2、B2 接口用于连接电表。
◆ 本软件是用于 DDSY 和 DTSY 电能表的集中充值的终端设置软件
◆ 软件左边为 PC 的通讯接口设置和充值终端通讯地址输入窗口；
◆ 软件右边为对充值终端的设置操作部分。
◆ 第一部分写通讯地址：为更改充值终端通讯地址的窗口
◆ 第二部分修改波特率：分上行波特率和下行波特率
◆ 第三部分读写预警电量：充值终端平时读电表时，如果发现电表剩余电量小于设定值时，充值终端
将在窗口提示“余额不足请充值！”。剩余电量不小于设定值时将不显示该户的信息。
◆ 第四部分写 ID 号：采用 TXT 文件批量输入，文件格式为：
000009100296/10/10；168088062811/18/18；123456789012/01/01
外形及安装尺寸图 (mm)
