管理系统方案

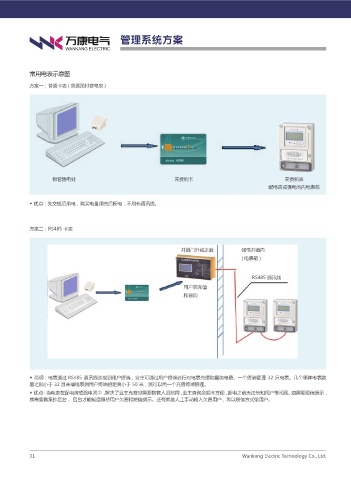

常用电表示意图

方案一：普通卡表 ( 普通预付费电表 )

物管售电处 充费到卡 充费到表
配电房或强电间内电表箱

◆ 优点：先交钱后用电，购买电量用完后断电，不用布通讯线。

方案二：RS485 卡表

井道门外或走廊 强电井道内
( 电表箱 )

RS485 通讯线
用户端充值
和查询
充费到卡

物管售电处

◆ 说明：电表通过 RS485 通讯线连接到用户终端，业主可通过用户终端进行对电表充值和查询电费。一个终端管理 32 只电表。几个箱体电表数
量之和小于 32 且末端电表到用户终端的距离小于 50 米，则可以用一个充值终端管理。
◆ 优点：当电表在配电房或强电间中，解决了业主充费时需要物管人员陪同，业主查询余额不方便，断电之前无法告知用户等问题。如需要短信提示，
就需要做集抄后台， 后台才能知道哪些用户欠费和短信提示。还有就是人工手动输入欠费用户，再以短信方式给用户。
