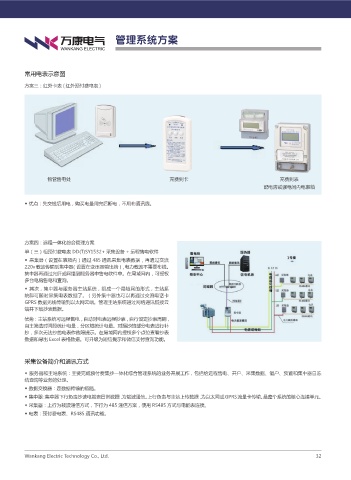

P. 37
管理系统方案
常用电表示意图
方案三：红外卡表 ( 红外预付费电表 )
物管售电处 充费到卡 充费到表
配电房或强电间内电表箱
◆ 优点：先交钱后用电，购买电量用完后断电，不用布通讯线。
方案四：远程一体化综合管理方案
单（三）相预付费电表 DD(T)SY1532+ 采集设备 + 远程售电软件
◆ 采集器（设置在表箱内）通过 485 通讯采集电表数据，再通过交流
220v 载波传输到集中器（设置在变压器输出端），电力载波不需要布线。
集中器再通过光纤或网络到服务器中售电软件中。在局域网内，可授权
多台电脑售电和查询。
◆ 其次，集中器与服务器主站系统，组成一个局域网的形式，主站系
统即可随时采集电表数据了。（另外集中器也可以再通过交流电话卡
GPRS 数据无线传输到以太网云端。管理主站系统通过网络通讯链接云
端并下载抄表数据。
优势：主站系统可远程售电，自动对电表远程抄表，自行设定抄表周期，
自主筛选时间段统计电量，分区域统计电量。对漏抄的部分电表进行补
抄，多次无法抄的电表作故障提示。在局域网内授权多个点位查看抄表
数据和导出 Excel 表格数据。可升级为短信提示和微信支付查询功能。
采集设备简介和通讯方式
◆ 服务器和主站系统：主要完成预付费集抄一体化综合管理系统的业务开展工作，包括给远程售电、开户、采集数据、销户、预置和集中器日冻
结查询等业务的处理。
◆ 数据交换器：是数据传输的链路。
◆ 集中器：集中器下行负责抄读电能表日常数据，为载波通信。上行负责与主站上传数据，为以太网或GPRS流量卡传输。是整个系统的核心连接单元。
◆ 采集器：上行为载波通信方式，下行为 485 通信方案，使用 RS485 方式与电能表连接。
◆ 电表：预付费电表、RS485 通讯功能。
