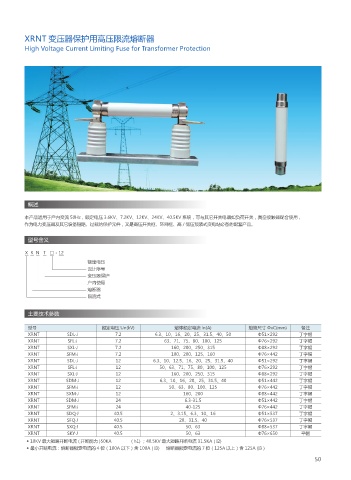

Page 57 - 上海万勋电气有限公司

XRNT 变压器保护用高压限流熔断器

High Voltage Current Limiting Fuse for Transformer Protection

概述

本产品适用于户内交流 50Hz，额定电压 3.6KV、7.2KV、12KV、24KV、40.5KV 系统，可与其它开关电器如负荷开关，真空接触器配合使用，
作为电力变压器及其它设备短路、过载的保护元件，又是高压开关框、环网框、高 / 低压预装式变电站必备的配套产品。

型号含义

X R N T □ - 12
额定电压
设计序号
变压器保护
户内使用
熔断器
限流式

主要技术参数

型号 额定电压 Un(kV) 熔体额定电流 ln(A) 熔管尺寸 ΦxC(mm) 备注
XRNT SDL·J 7.2 6.3、10、16、20、25、31.5、40、50 Φ51×292 丁字帽
XRNT SFL·J 7.2 63、71、75、80、100、125 Φ76×292 丁字帽
XRNT SXL·J 7.2 160、200、250、315 Φ88×292 丁字帽
XRNT SFM·J 7.2 100、200、125、160 Φ76×442 丁字帽
XRNT SDL·J 12 6.3、10、12.5、16、20、25、31.5、40 Φ51×292 丁字帽
XRNT SFL·J 12 50、63、71、75、80、100、125 Φ76×292 丁字帽
XRNT SXL·J 12 160、200、250、315 Φ88×292 丁字帽
XRNT SDM·J 12 6.3、10、16、20、25、31.5、40 Φ51×442 丁字帽
XRNT SFM·J 12 50、63、80、100、125 Φ76×442 丁字帽
XRNT SXM·J 12 160、200 Φ88×442 丁字帽
XRNT SDM·J 24 6.3-31.5 Φ51×442 丁字帽
XRNT SFM·J 24 40-125 Φ76×442 丁字帽
XRNT SDQ·J 40.5 2、3.15、6.3、10、16 Φ51×537 丁字帽
XRNT SFQ·J 40.5 20、31.5、40 Φ76×537 丁字帽
XRNT SXQ·J 40.5 50、63 Φ88×537 丁字帽
XRNT SKY·J 40.5 50、63 Φ76×650 平帽
◆ 10KV 最大短路开断电流 ( 开断能力 )50KA ( h1) ；40.5KV 最大短路开断电流 31.5KA ( I2)
◆ 最小开断电流：熔断器额定电流的 4 位（100A 以下）含 100A ( I3) 熔断器额定电流的 7 位（125A 以上）含 125A (I3 )
