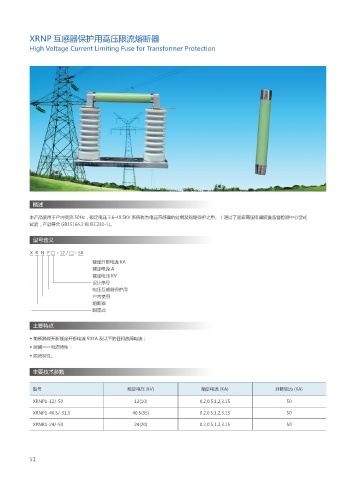

XRNP 互感器保护用高压限流熔断器
High Voltage Current Limiting Fuse for Transformer Protection
概述
本产品使用于户内交流 50Hz，额定电压 3.6-40.5KV 系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式
试验，产品符合 GB15166.2 和 IEC282-1)。
型号含义
X R N P □ - 12 / □ - 50
额定开断电流 KA
额定电流 A
额定电压 KV
设计序号
电压互感器保护用
户内使用
熔断器
限流式
主要特点
◆ 熔断器能开断额定开断电流 50KA 及以下的任何故障电流；
◆ 时间一一电流特性；
◆ 限流特性。
主要技术参数
型号 额定电压 (kV) 额定电流 (KA) 开断能力 (KA)
XRNP1-12/-50 12(10) 0.2,0.5,1,2,3.15 50
XRNP1-40.5/-31.5 40.5(35) 0.2,0.5,1.2,3.15 50
XPNR1-24/-50 24(20) 0.2,0.5,1,2,3.15 50
