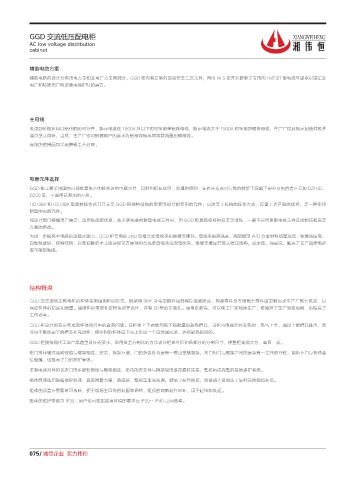

GGD 交流低压配电柜
AC low voltage distribution
cabinet

辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分，GGD 柜内有足够的空间安装二次元件，同时 NLS 还开发研制了专用的 LMZ3D 型电流互感器以满足发
电厂和特殊用户附设继电保护时的需要。

主母线
考虑到价格比和以铝代铜的可行性，额定电流在 1500A 及以下时可采用单铝排母线，额定电流大于 1500A 时采用双铜排母线，生产厂按此规定制造样机并
通过型式试验，当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。
母线的搭接面均采用搪锡工艺处理。

电器元件选择
GGD 柜主要采用国内已能批量生产的较先进的电器元件，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如 DZ10D、
DZ20 等，不选用已淘汰的产品。
HD13BX 和 HS13BX 型旋转操作式刀开关是 GGD 柜独特结构的需要而设计的专用的元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用
新型的电器元件。
如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因 GGD 柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装
方面的困难。
为进一步提高主电路的动稳定能力，GGD 柜专用的 ZMJ 型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型 PPO 合金材料热塑成型，绝缘强度高、
自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距
离不够的缺陷。

结构特点

GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以
保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了
工作效率。
GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，而
冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直
接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。
