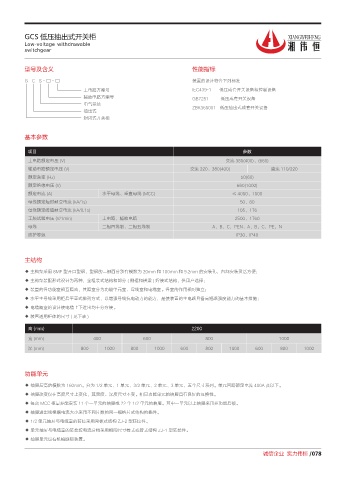

GCS 低压抽出式开关柜
Low-voltage withdrawable
switchgear

型号及含义 性能指标

G C S - □ - □ 装置的设计符合下列标准
主电路方案号 IEC439-1 低压成套开关设备和控制设备
辅助电路方案号 GB7251 低压成套开关设备
电气系统
ZBK360001 低压抽出式成套开关设备
抽出式
封闭式开关柜

基本参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
额定电流 (A) 水平母线、垂直母线 (MCC) ≤ 4000、1000
母线额定短时耐受电流 (kA/1s) 50，80
母线额定峰值耐受电流 (kA/0.1s) 105，176
工频试验电压 (V/1min) 主电路、辅助电路 2500、1760
母线 三相四线制、三相五线制 A，B，C，PEN、A，B，C，PE，N
防护等级 IP30，IP40

主结构

◆ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 9.2mm 的安装孔，内部安装灵活方便；
◆ 主构架装配形式设计为两种，全组装式结构和部分 ( 侧框和横梁 ) 焊接式结构，供用户选择；
◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
◆ 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
◆ 电缆隔室的设计使电缆上下进出均十分方便。
◆ 装置通用柜体的尺寸 ( 见下表 )

高 (mm) 2200
宽 (mm) 400 600 800 1000
深 (mm) 800 1000 800 1000 600 800 1000 600 800 1000

功能单元
◆ 抽屉层高的模数为 160mm。分为 1/2 单元、1 单元、3/2 单元、2 单元、3 单元、五个尺寸系列。单元回路额定电流 400A 及以下。
◆ 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
◆ 每台 MCC 柜最多能安装 11 个一单元的抽屉或 22 个 1/2 单元的抽屉。其中一单元以上抽屉采用多功能后板。
◆ 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
◆ 1/2 单元抽屉与电缆室的转接采用背板式结构 ZJ-2 型转接件。
◆ 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1 型转接件。
◆ 抽屉单元设有机械联锁装置。
