GCS 低压抽出式开关柜
Low-voltage withdrawable
switchgear

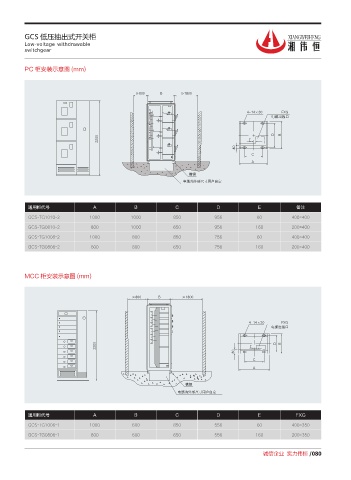

PC 柜安装示意图 (mm)

Ō # Ō

f '9(
⩡㐲ܦ㏫ए

% #
&

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E 备注
GCS-TG1010-2 1000 1000 850 956 60 400×400
GCS-TG0810-2 800 1000 650 956 160 200×400
GCS-TG1008-2 1000 800 850 756 60 400×400
GCS-TG0808-2 600 800 650 756 160 200×400

MCC 柜安装示意图 (mm)

Ō # Ō

f '9(
⩡㐲ܦ㏫ए

& % #

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E FXG
GCS-TG1006-1 1000 600 850 556 60 400×350
GCS-TG0806-1 800 600 650 556 160 200×350

诚信企业 实力伟恒 /080
