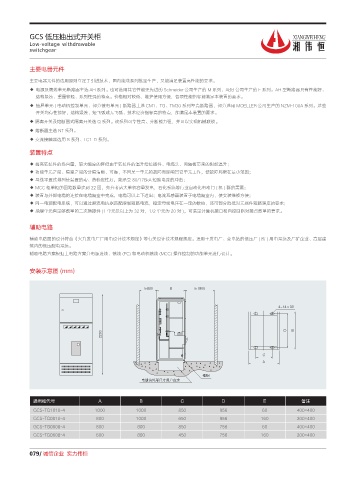

GCS 低压抽出式开关柜
Low-voltage withdrawable
switchgear

主要电器元件

主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
◆ 电源及馈线单元断路器主选 AH 系列。也可选用其它性能更先进的 Schneider 公司生产的 M 系列、ABB 公司生产的 F 系列。AH 型断路器具有性能好、
结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
◆ 抽屉单元 ( 电动机控制单元、部分馈电单元 ) 断路器主选 CM1、TG、TM30 系列塑壳断路器，部分选用 MOELLER 公司生产的 NZM-100A 系列。这些
开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
◆ 隔离开关及熔断器式隔离开关选 Q 系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
◆ 熔断器主选 NT 系列。
◆ 交流接触器选用 B 系列、LC1-D 系列。

装置特点

◆ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
◆ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；
◆ 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
◆ MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
◆ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出；电流互感器装置于电缆隔室内，使安装维修方便；
◆ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
◆ 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。

辅助电路

辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂 ( 所 ) 用电系统及厂矿企业、高层建
筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线 (PC) 和电动机馈线 (MCC) 揉作控制的功能单元进行设计。

安装示意图 (mm)

Ō # Ō

f

% #

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
