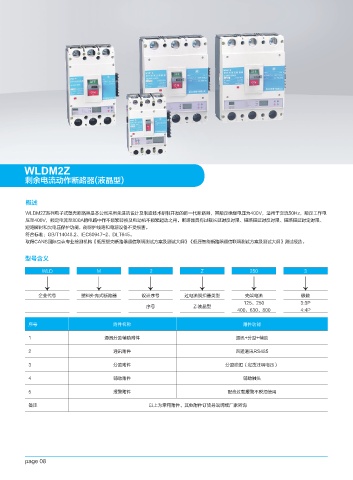

WLDM2Z
剩余电流动作断路器(液晶型)
概述
WLDM2Z系列电子式塑壳断路器是本公司采用先进的设计及制造技术研制开发的新一代断路器，其额定绝缘电压为400V，适用于交流50Hz，额定工作电
压至400V，额定电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、
短路瞬时和欠电压保护功能，能保护线路和电源设备不受损害。
符合标准：GB/T14048.2、IEC60947-2、DLT645。
取得CANS国际互认专业检测机构《低压塑壳断路器通信联调测试方案及测试大纲》《低压智能断路器通信联调测试方案及测试大纲》测试报告。
型号含义
WLD M 2 Z - 250 / 3
↓ ↓ ↓ ↓ ↓ ↓
企业代号 塑料外壳式断路器 设计序号 过电流脱扣器类型 壳架电流 极数
125、250 3:3P
序号 Z:液晶型
400、630、800 4:4P
序号 附件名称 附件功能
1 通讯分励辅助附件 通讯+分励+辅助
2 通讯附件 四遥通讯RS485
3 分励附件 分励脱扣（定货注明电压）
4 辅助附件 辅助触头
5 报警附件 配合过载报警不脱扣使用
备注 以上为常用附件，其他附件订货另说明或厂家咨询
