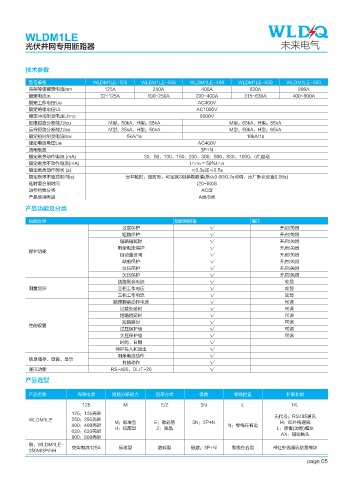

WLDM1LE

光伏并网专用断路器 未来电气

技术参数

型号规格 WLDM1LE-125 WLDM1LE-250 WLDM1LE-400 WLDM1LE-630 WLDM1LE-800
壳架等级额定电流Inm 125A 250A 400A 630A 800A
额定电流In 32~125A 100~250A 200~400A 315~630A 400~800A
额定工作电压Ue AC400V
额定绝缘电压Ui AC1000V
额定冲击耐受电压Uimp 8000V
极限短路分断能力Icu M型：50kA，H型：65kA M型：65kA，H型：85kA
运行短路分断能力Ics M型：35kA，H型：50kA M型：50kA，H型：65kA
额定短时耐受电流Icw 5kA/1s 10kA/1s
辅助电源电压Ue AC400V
适用极数 3P+N
额定剩余动作电流 (mA) 30、50、100、150、200、300、500、800、1000，off,自动
额定剩余不动作电流(mA) I△no = 50%I△n
额定剩余动作时间 (s) ≤0.3s或≤0.5s
额定极限不驱动时间(s) 分非延时，延时型：可定制3组参数数值(默认0.06/0.2s可调，出厂默认设置0.06s)
延时重合闸时间 (20-60)S
动作特性分类 AC型
产品使用类别 A类/B类
产品功能及分类

功能分类 智能网络型 备注
过载保护 √ 开启/关闭
短路保护 √ 开启/关闭
短路短延时 √ 开启/关闭
剩余电流保护 √ 开启/关闭
保护功能
自动重合闸 √ 开启/关闭
缺相保护 √ 开启/关闭
过压保护 √ 开启/关闭
欠压保护 √ 开启/关闭
线路剩余电流 √ 轮显
测量显示 三相工作电压 √ 轮显
三相工作电流 √ 轮显
额定剩余动作电流 √ 可调
过载长延时 √ 可调
短路短延时 √ 可调
短路瞬时 √ 可调
性能设置
过压保护值 √ 可调
欠压保护值 √ 可调
时间、日期 √
保护投入和退出 √
剩余电流动作 √
信息储存、查询、显示
其他动作 √
通讯功能 RS-485、DL/T-20 √
产品选型

产品名称 壳架电流 短路分断能力 显示方式 极数 零线位置 扩展功能

125 M E/Z 3N L HL
125：125壳架 无代号：RS485通讯
WLDM1LE 250：250壳架 M：标准型 E：数码管 3N：3P+N H：红外线通讯
400：400壳架 H：较高型 Z：液晶 N：零线在右边 L：防雷(功能)模块
630：630壳架 AX：辅助触头
800：800壳架
例：WLDM1LE- 壳架电流125A 标准型 数码型 极数：3P+N 零线在右边 带红外线通讯防雷模块
250M/3P/NH
