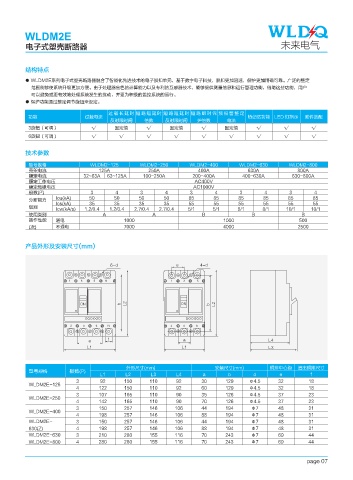

WLDM2E

电子式塑壳断路器 未来电气

结构特点
● WLDM2E系列电子式塑壳断路器融合了智能化先进技术的电子脱扣单元，基于数字电子科技，脱扣更加迅速，保护更加精确可靠。广泛的整定
范围能够使系统升级更加方便。由于处理器出色的计算能力以及专利的互感器技术，能够提供测量信息和运行管理功能，借助这些功能，用户
可以避免或更有效地处理系统发生的扰动，并更为积极的监控系统的运行。
● 保护功能通过整定调节旋钮来设定。
过载长延时 短路短延时 短路短延时 短路瞬时保 预报警整定
功能 过载电流 热记忆功能 LED 灯指示 附件选配
反时限时间 倍数 反时限时间 护倍数 电流
3旋钮（可调） √ 固定值 √ 固定值 √ 固定值 √ √ √
6旋钮（可调） √ √ √ √ √ √ √ √ √

技术参数
型号规格 WLDM2-125 WLDM2-250 WLDM2-400 WLDM2-630 WLDM2-800
壳架电流 125A 250A 400A 630A 800A
额定电流 32~63A 63~125A 100-250A 200-400A 400-630A 630-800A
额定工作电压 AC400V
额定绝缘电压 AC1000V
极数(P) 3 4 3 4 3 4 3 4 3 4
分断能力 Icu(kA) 50 50 50 50 85 85 85 85 85 85
Ics(kA) 35 35 35 35 55 55 55 55 55 55
级别 Icw(kA/s) 1.2/0.4 1.2/0.4 2.7/0.4 2.7/0.4 5/1 5/1 8/1 8/1 10/1 10/1
使用类别 A A B B B
操作性能 通电 1000 1000 500
(次) 不通电 7000 4000 2500

产品外形及安装尺寸(mm)

E F E

/

0/ C - 0/ C -

/

B G B -
- - -

外形尺寸(mm) 安装尺寸(mm) 铜排中心距 进出铜排尺寸
型号规格 极数(P)
L1 L2 L3 L4 a b d e f
3 92 150 110 92 30 129 Φ4.5 32 18
WLDM2E-125
4 122 150 110 92 60 129 Φ4.5 32 18
3 107 165 110 90 35 126 Φ4.5 37 23
WLDM2E-250
4 142 165 110 90 70 126 Φ4.5 37 23
3 150 257 146 106 44 194 Φ7 48 31
WLDM2E-400
4 198 257 146 106 88 194 Φ7 48 31
WLDM2E- 3 150 257 146 106 44 194 Φ7 48 31
630(Z) 4 198 257 146 106 88 194 Φ7 48 31
WLDM2E-630 3 210 280 155 116 70 243 Φ7 69 44
WLDM2E-800 4 280 280 155 116 70 243 Φ7 69 44

page 07
