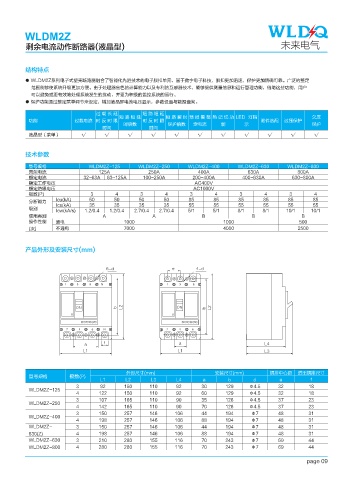

WLDM2Z

剩余电流动作断路器(液晶型) 未来电气

结构特点
● WLDM2Z系列电子式塑壳断路器融合了智能化先进技术的电子脱扣单元，基于数字电子科技，脱扣更加迅速，保护更加精确可靠。广泛的整定
范围能够使系统升级更加方便。由于处理器出色的计算能力以及专利的互感器技术，能够提供测量信息和运行管理功能，借助这些功能，用户
可以避免或更有效地处理系统发生的扰动，并更为积极的监控系统的运行。
● 保护功能通过整定菜单调节来设定，增加液晶屏电流电压显示，参数设置与数据查询。
过载长延 短路短延
短路短延 短路瞬时 预报警整 热记忆功 LED 灯指 欠压
功能 过载电流 时反时限 时反时限 附件选配 过压保护
时倍数 保护倍数 定电流 能 示 保护
时间 时间
液晶型（菜单） √ √ √ √ √ √ √ √ √ √ √

技术参数
型号规格 WLDM2Z-125 WLDM2Z-250 WLDM2Z-400 WLDM2Z-630 WLDM2Z-800
壳架电流 125A 250A 400A 630A 800A
额定电流 32~63A 63~125A 100-250A 200-400A 400-630A 630-800A
额定工作电压 AC400V
额定绝缘电压 AC1000V
极数(P) 3 4 3 4 3 4 3 4 3 4
分断能力 Icu(kA) 50 50 50 50 85 85 85 85 85 85
Ics(kA) 35 35 35 35 55 55 55 55 55 55
级别 Icw(kA/s) 1.2/0.4 1.2/0.4 2.7/0.4 2.7/0.4 5/1 5/1 8/1 8/1 10/1 10/1
使用类别 A A B B B
操作性能 通电 1000 1000 500
(次) 不通电 7000 4000 2500

产品外形及安装尺寸(mm)

E F E

/

0/ C - 0/ C -

/

B G B -
- - -

外形尺寸(mm) 安装尺寸(mm) 铜排中心距 进出铜排尺寸
型号规格 极数(P)
L1 L2 L3 L4 a b d e f
3 92 150 110 92 30 129 Φ4.5 32 18
WLDM2Z-125
4 122 150 110 92 60 129 Φ4.5 32 18
3 107 165 110 90 35 126 Φ4.5 37 23
WLDM2Z-250
4 142 165 110 90 70 126 Φ4.5 37 23
3 150 257 146 106 44 194 Φ7 48 31
WLDM2Z-400
4 198 257 146 106 88 194 Φ7 48 31
WLDM2Z- 3 150 257 146 106 44 194 Φ7 48 31
630(Z) 4 198 257 146 106 88 194 Φ7 48 31
WLDM2Z-630 3 210 280 155 116 70 243 Φ7 69 44
WLDM2Z-800 4 280 280 155 116 70 243 Φ7 69 44
page 09
