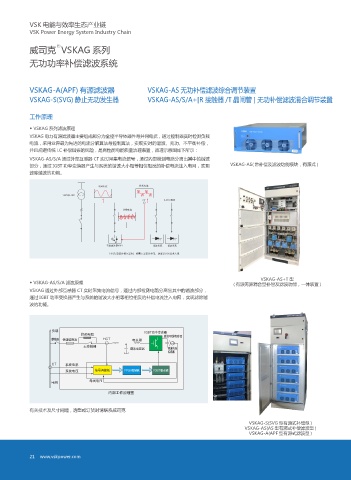

威司克 VSKAG 系列
无功功率补偿滤波系统

VSKAG-A(APF) 有源滤波器 VSKAG-AS 无功补偿滤波综合调节装置
VSKAG-S(SVG) 静止无功发生器 VSKAG-AS/S/A+[R 接触器 /T 晶闸管 ] 无功补偿滤波混合调节装置

工作原理

◆ VSKAG 系列滤波原理
VSKAG 电力有源滤波器主要组成部分为全控半导体器件与并网电抗，通过控制器实时检测负载
电流，采用业界最为先进的电流分解算法与控制算法，实现实时的谐波、无功、不平衡补偿，
并且规避传统 LC 补偿谐振的风险，是高性能电能质量治理装置，原理示意图如下所示：
VSKAG-AS/S/A 通过外部互感器 CT 实时采集电流信号，通过内部检测电路分离出其中的谐波
部分，通过 IGBT 功率变换器产生与系统的谐波大小相等相位相反的补偿电流注入电网，实现 VSKAG-AS( 带补偿及滤波功能模块，有源式 )
滤除谐波的功能。

,7 ,7
$5 ,7

7"1'
74,

VSKAG-AS+T 型
◆ VSKAG-AS/S/A 滤波原理 ( 有源无源混合型补偿及滤波功能，一体装置 )
VSKAG 通过外部互感器 CT 实时采集电流信号，通过内部检测电路分离出其中的谐波部分，
通过 IGBT 功率变换器产生与系统的谐波大小相等相位相反的补偿电流注入电网，实现滤除谐
波的功能。
96. 96.$ 9$3) ┚⌘৕⨼

޻䜞ᐛ֒৕⨼ഴ

有关技术及尺寸问题，选型或订货时请联系威司克
VSK
VSKAG-S(SVG 型有源式补偿型 )
VSK
VSKAG-AS(AS 型有源式补偿滤波型 )
VSKAG-A(APF 型有源式滤波型 )
