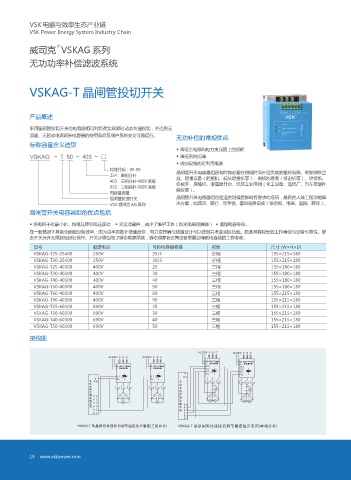

Page 24 - 中国·威司克股份有限公司

VSK 电能与效率生态产业链
VSK Power Energy System Industry Chain

威司克 VSKAG 系列
无功功率补偿滤波系统

VSKAG-T 晶闸管投切开关

产品概述

采用晶闸管投切开关的电容器组可对负荷实现瞬时动态快速投切，并达到无
浪涌、无暂态电流延长电容器的使用寿命及保护系统安全可靠运行。 无功补偿的常规优点
标称容量含义选型
◆ 降低主电源和电力变压器上的损耗
VSKAG - T 50 - 403 - □ ◆ 降低系统压降
◆ 增加设备的可利用能源
特性代码：00-99 晶闸管开关电容器组是有时有必要在很短时间补偿负载的最好选择。例如钢铁企
254：单相分补 业、起重设备（起重机、码头起重机等）、电缆制造商（挤出机等）、焊接机、
403：三相共补 400V 系统 机械手、压缩机、滑雪提升台、低压工业电网（化工设备、造纸厂、汽车零部件
693：三相共补 690V 系统 供应商）。
电容量容量
晶闸管快速开关 晶闸管开关电容器组也是适合对噪音影响有要求的场所，最符合人体工程学的解
VSK 威司克 AG 系列 决方案，如酒店、银行、写字楼、基础服务设施（信息板、电信、医院、商场）。
晶闸管开关电容器组的优点包括

◆ 将电网干扰最小化，如电压降和电压波动 ◆ 无运动部件，减少了维护工作（即无电磁接触器） ◆ 增强电容寿命。
在一般情况下具备全面的设备效率；因为功率因数补偿速度快，电力变压器与线路设计可以做到只考虑实际负载。因此具有较长的工作寿命与设备可靠性。静
态开关允许无限制地进行操作。开关步骤也做了瞬态现象限制，瞬态现象在正常设备里面会降低电容器的工作寿命。
型号 额定电压 可控电容器容量 相数 尺寸 (W×H×D)
VSKAG-T25-25400 250V 25/3 分相 155×215×180
VSKAG-T30-25400 250V 30/3 分相 155×215×180
VSKAG-T25-40300 400V 25 三相 155×180×180
VSKAG-T30-40300 400V 30 三相 155×180×180
VSKAG-T40-40300 400V 40 三相 155×180×180
VSKAG-T50-40300 400V 50 三相 155×180×180
VSKAG-T60-40300 400V 60 三相 155×215×180
VSKAG-T90-40300 400V 90 三相 155×215×180
VSKAG-T25-60300 690V 25 三相 155×215×180
VSKAG-T30-60300 690V 30 三相 155×215×180
VSKAG-T40-60300 690V 40 三相 155×215×180
VSKAG-T50-60300 690V 50 三相 155×215×180
接线图

VSKAG-T VSKAG-T
VSKAG-T VSKAG-T

VSK
VSKAG-T VSKAG-T

19 www.vskpower.com
