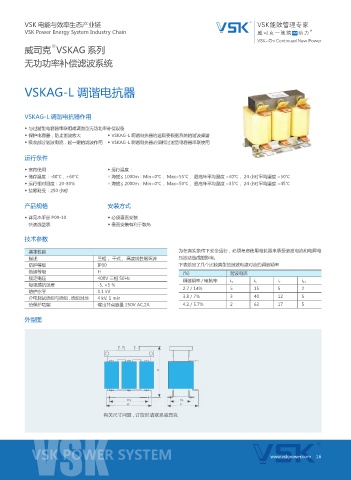

威司克 VSKAG 系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
VSKAG-L 调谐电抗器

VSKAG-L 调谐电抗器作用

◆ 与过谐型电容器串联组成调谐型无功功率补偿设备
◆ 保护电容器，防止谐波放大 ◆ VSKAG-L 调谐电抗器的选取要根据系统的谐波频谱
◆ 吸收部分谐波电流，起一定的滤波作用 ◆ VSKAG-L 调谐电抗器必须和过谐型电容器串联使用

运行条件

◆ 室内使用 ◆ 运行温度：
◆ 储存温度：-40℃，+60℃ ◇ 海拔≤ 1000m：Min=0℃， Max=55℃， 最高年平均温度 =40℃， 24 小时平均温度 =50℃
◆ 运行相对湿度：20-80% ◇ 海拔≤ 2000m：Min=0℃， Max=50℃， 最高年平均温度 =35℃， 24 小时平均温度 =45℃
◆ 盐雾耐受：250 小时

产品规格 安装方式

◆ 详见本手册 P09-10 ◆ 必须垂直安装
快速选型表 ◆ 垂直安装有利于散热
技术参数

基本性能 为在真实条件下安全运行，必须考虑使用电抗器来承受谐波电流和电网电
描述 三相， 干式， 高度线性磁环流 压波动造成的影响。
防护等级 IP00 下表给出了几个比较典型的谐波电流对应的调谐频率
绝缘等级 H (%) 谐波电流
额定电压 400V 三相 50Hz 调谐频率 / 电抗率
每项感抗误差 -5, +5 % i 3 i 5 i 7 i 11
防护水平 1.1 kV 2.7 / 14% 5 15 5 2
介电测试绕组与绕组 , 绕组对地 4 kV, 1 min 3.8 / 7% 3 40 12 5
热保护功能 输出节点容量 250V AC,2A 4.2 / 5.7% 2 63 17 5

外型图

J

Y3 F3
Y F
