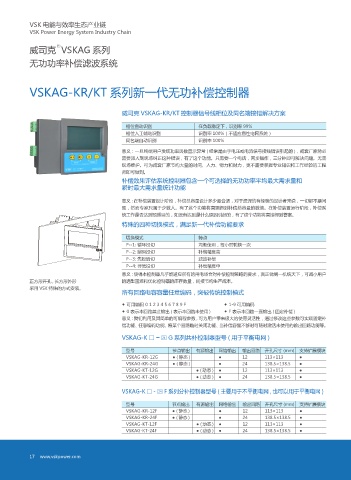

威司克 VSKAG 系列
无功功率补偿滤波系统

VSKAG-KR/KT 系列新一代无功补偿控制器

威司克 VSKAG-KR/KT 控制器信号线相位及同名端接错解决方案
相位自动识别 在负载稳定下，识别率 99%
相位人工辅助识别 识别率 100%（不适应容性电网系统）
同名端自动识别 识别率 100%
意义：一旦终端用户发现功率因数显示异常 ( 经常是由于电压或电流信号接线错误引起的 )，成套厂家势必
需要派人到现场纠正这种错误，有了这个功能。只需要一个电话，两步操作，三分钟即可解决问题。无需
现场维护。可为成套厂家节约大量的时间、人力、物力和财力，更不需要掌握专业知识和工作经验的工程
师即可做到。
补偿效果评估系统控制器包含一个可选择的无功功率平均最大需求量和
瞬时最大需求量统计功能
意义 : 在补偿装置设计阶段，补偿总容量设计多少最合适，对于资深的有经验的设计者来说，一切都不是问
题，然而专家只属于少数人。有了这个功能将直观得到补偿总容量的数值。在补偿装置运行阶段，补偿系
统工作是否达到预期目的，如没有达到是什么原因引起的，有了这个功能将直接得到答案。
特殊的四种切换模式，满足新一代补偿功能要求

切换模式 特点
P--1: 循环投切 均衡使用，每小时轮换一次
P--2: 编码投切 补偿精度高
P--3: 先投后切 滤波补偿
P--4: 寻优投切 补偿精度中
意义 : 使得本控制器几乎能适应所有的用电场合对补偿控制策略的要求，真正做到一机统天下，可减小用户
正方形开孔 , 长方形外形 的选型困难和优化控制器的库存数量，间接节约生产成本。
采用 VSK 特殊的方式安装。
所有回路电容容量任意编码，突破传统控制模式

◆ 可用编码 0 1 2 3 4 5 6 7 8 9 F ◆ 1-9 可用编码
◆ 0 表示本回路禁止输出 ( 表示本回路未使用 ) ◆ F 表示本回路一直输出 ( 固定补偿 )
意义 : 我们利用及其简单的可编程参数 , 可为用户带来极大的使用灵活性，通过修改这些参数可实现固定补
偿功能、任意编码功能、将某个回路临时关闭功能、当补偿容量不够时可随时激活未使用的输出回路功能等。

VSKAG-K □-□ G 系列共补控制器型号 ( 用于平衡电网 )
24
型号 节点输出 有源输出 网络输出 输出回路 开孔尺寸 (mm) 支持扩展模块
VSKAG-KR-12G ●(静态) ● 12 113×113 ●
VSKAG-KR-24G ●(静态) ● 24 138.5×138.5 ●
VSKAG-KT-12G ● (动态) ● 12 113×113 ●
VSKAG-KT-24G ● (动态) ● 24 138.5×138.5 ●

VSKAG-K □ - 24 □ F 系列分补控制器型号 ( 主要用于不平衡电网 , 也可以用于平衡电网 )

型号 节点输出 有源输出 网络输出 输出回路 开孔尺寸 (mm) 支持扩展模块
VSKAG-KR-12F ●(静态) ● 12 113×113 ●
VSKAG-KR-24F ●(静态) ● 24 138.5×138.5 ●
VSK
VSKAG-KT-12F ●(动态) ● 12 113×113 ●
VSKAG-KT-24F ●(动态) ● 24 138.5×138.5 ●
